Einheit · AXIAL-PISTON PUMP

ALA10VO75DFR1/31R-VSC42K01-S2745R902474636

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO75DFR1/31R-VSC42K01-S2745, Materialnummer R902474636. Nenngröße: NG 75. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten (42). Durchtrieb: 82-2 (A) 5/8 in 9T 16/32DP (K01). Sonderausführung Nr. 2745.

Nummer
R902474636
Typschlüssel
ALA10VO75DFR1/31R-VSC42K01-S2745
Gruppe
A10VO 75
Ausgabe
06/2020

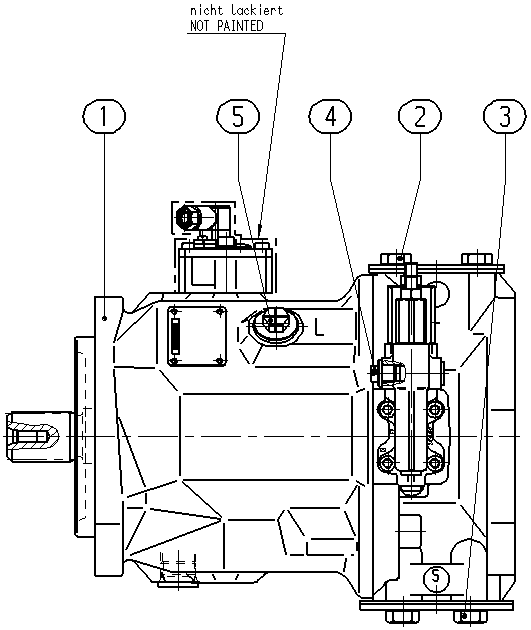

ALA10VO75DFR1/31R-VSC42K01-S2745 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902474637AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902400578FLANGE COVER1
R902400590FLANGE COVER1
R902602014SEAL SCREW1
R902603190SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)7575
Regel- und Verstelleinrichtungmit Förderstromregler X-T verschlossen; mit SpülfunktionDFR1
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle rechtsR
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten42
Durchtrieb82-2 (A) 5/8 in 9T 16/32DPK01
