Einheit · AXIAL-PISTON PUMP
AL A10VNO 45 DR /52R-VSC12K68 -S1169R902474669
Axialkolbenpumpe Bosch Rexroth Baureihe A10VNO, Typschlüssel ALA10VNO45DR/52R-VSC12K68-S1169, Materialnummer R902474669. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 210 bar (3050 psi), Höchstdruck 250 bar (3600 psi) (A10VN). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druckregler hydraulisch (DR). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: nach ISO 6162 seitlich gegenüberliegend für Durchtrieb (12). Durchtrieb: 101-2 (B) 7/8 in 13T 16/32DP (K68). Sonderausführung Nr. 1169.
- Nummer
- R902474669
- Typschlüssel
- AL A10VNO 45 DR /52R-VSC12K68 -S1169
- Gruppe
- A10VNO 45
- Ausgabe
- 06/2020

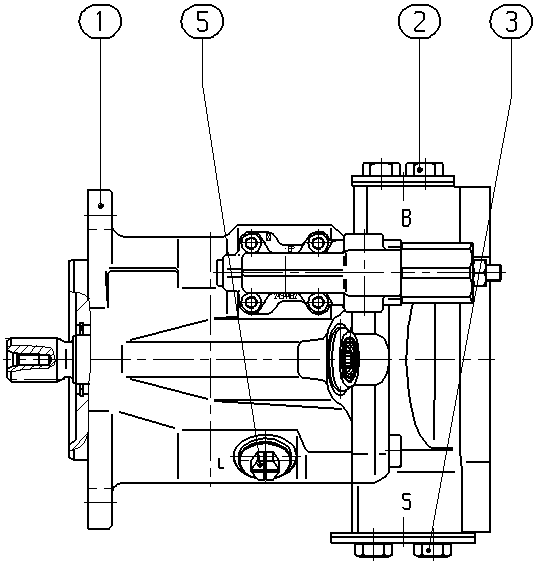

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902474819 | AXIAL-PISTON PUMP Stückliste der Baugruppe →L | 1 | ||
| R902400574 | FLANGE COVER | 1 | ||
| R902400582 | FLANGE COVER | 1 | ||
| R902602016 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 210 bar (3050 psi), Höchstdruck 250 bar (3600 psi) | A10VN |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 45 | 45 |
| Regel- und Verstelleinrichtung | Druckregler hydraulisch | DR |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | nach ISO 6162 seitlich gegenüberliegend für Durchtrieb | 12 |
| Durchtrieb | 101-2 (B) 7/8 in 13T 16/32DP | K68 |
