Einheit · AXIAL-PISTON MOTOR
A A10F M 11 /52W-VRC16N000R902474704
Axialkolbenmotor Bosch Rexroth Baureihe A10FM, Typschlüssel AA10FM11/52W-VRC16N000, Materialnummer R902474704. Nenngröße: NG 11. Axialkolbeneinheit: Schrägscheibenbauart, konstant, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 (A10F). Betriebsart: Motor, offener und geschlossener Kreislauf (M). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle ähnlich ISO 3019-1 für hoheres Drehmoment (R). Anbauflansch: Angelehnt an ISO 3019-1 (SAE); 2 Loch (C). Arbeitsanschluss: Gewindeanschluss A und B seitlich; gleiche Seite Gewindeanschluss metrisch nach DIN 3852-1 (16N00). Ventile: Ohne Ventil (0).
- Nummer
- R902474704
- Typschlüssel
- A A10F M 11 /52W-VRC16N000
- Gruppe
- A10FM 11
- Ausgabe
- 06/2020

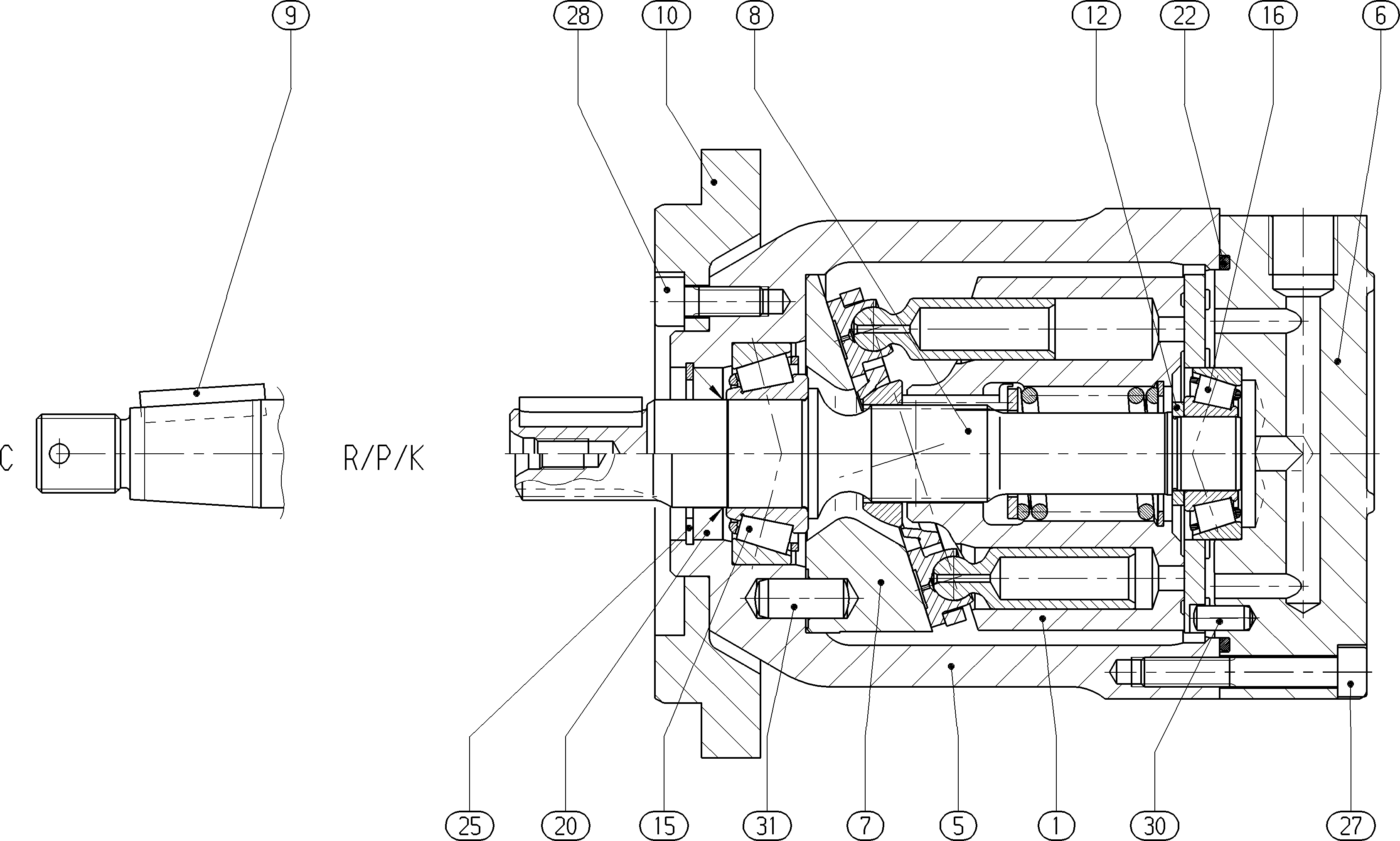

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910993825 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902438435 | MOTOR HOUSING | 1 | ||
| R902430569 | CONNECTION PLATE | 1 | ||
| R902431533 | CAM PLATE | 1 | ||
| R902421812 | DRIVE SHAFT | 1 | ||
| R902419293 | MOUNTING FLANGE | 1 | ||
| R902400729 | ADJUSTMENT SHIM | 1 | ||
| R910704954 | TAPERED-ROLLER BEARING | 1 | ||
| R909086994 | TAPERED-ROLLER BEARING | 1 | ||
| R910900853 | SHAFT SEALING RING | 1 | ||
| R910274135 | O-RING | 1 | ||
| R902403815 | RETAINING RING | 1 | ||
| R910110159 | SOCKET HEAD CAP SCREW | 8 | ||
| R910110221 | SOCKET HEAD CAP SCREW | 8 | ||
| R910911771 | STRAIGHT PIN | 1 | ||
| R910185906 | STRAIGHT PIN | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, konstant, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 | A10F |
| Betriebsart | Motor, offener und geschlossener Kreislauf | M |
| Nenngröße (NG) | 11 | 11 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle ähnlich ISO 3019-1 für hoheres Drehmoment | R |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE); 2 Loch | C |
| Arbeitsanschluss | Gewindeanschluss A und B seitlich; gleiche Seite Gewindeanschluss metrisch nach DIN 3852-1 | 16N00 |
| Ventile | Ohne Ventil | 0 |
