Einheit · AXIAL-PISTON PUMP

A A10V O 74ED 74/31R-VSC42N00P -S1713R902474914

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO74ED74/31R-VSC42N00P-S1713, Materialnummer R902474914. Nenngröße: NG 74. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten (42). Durchtrieb: Ohne Durchtrieb (N00). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig, ohne Löschdiode (P). Sonderausführung Nr. 1713.

Nummer
R902474914
Typschlüssel
A A10V O 74ED 74/31R-VSC42N00P -S1713
Gruppe
A10VO 74
Ausgabe
06/2020

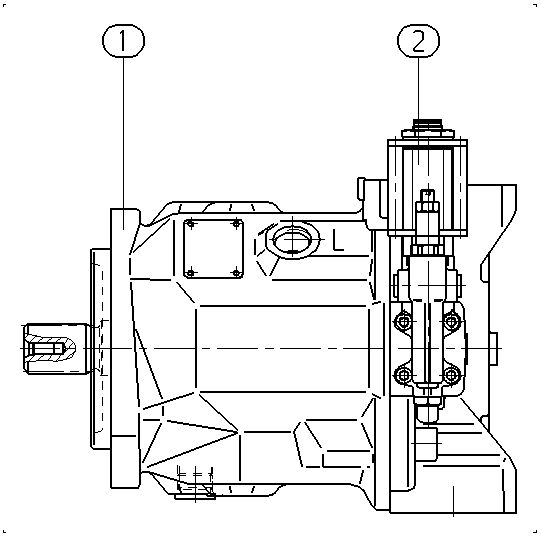

A A10V O 74ED 74/31R-VSC42N00P -S1713 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902430285BASE UNIT Stückliste der Baugruppe →L1
R902533316CONTROL VALVE Stückliste der Baugruppe →L1
70R902421945SHIPPING PROTECTION1
71R902421949SHIPPING PROTECTION1
72R902603190SEAL SCREW1
75R909830326NAMEPLATE1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)7474
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle rechtsR
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten42
DurchtriebOhne DurchtriebN00
Stecker für MagneteDEUTSCH-Stecker angegossen, 2-polig, ohne LöschdiodeP

Weitere Ausführungen 9
