Einheit · AXIAL-PISTON PUMP
AA10VO100DRS/53R-VUC12N00-S2751R902475091

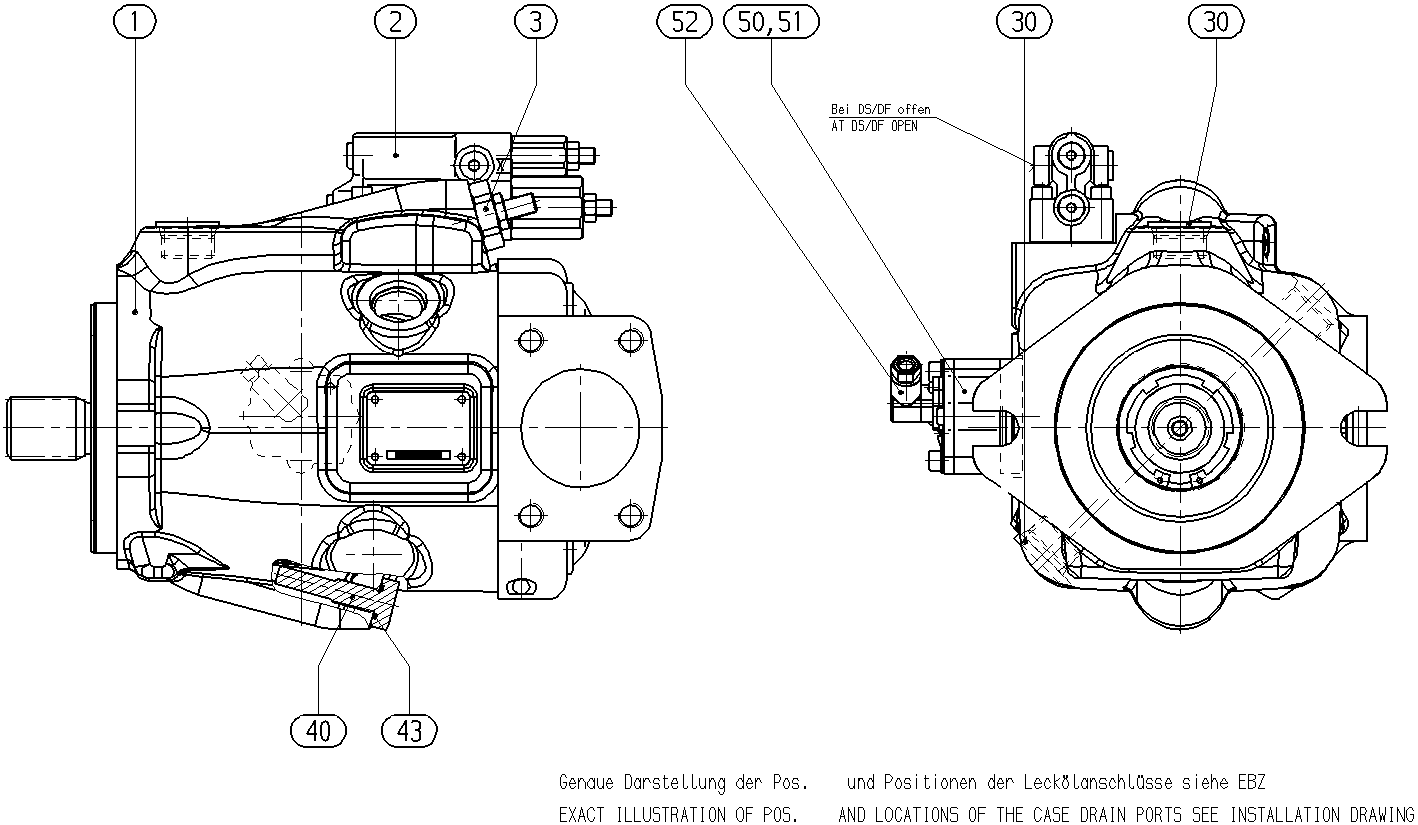

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO100DRS/53R-VUC12N00-S2751, Materialnummer R902475091. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DRS). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet (U). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 2751.
- Nummer
- R902475091
- Typschlüssel
- AA10VO100DRS/53R-VUC12N00-S2751
- Gruppe
- A10VO 100
- Ausgabe
- 06/2020
| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902474770 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902472686 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902475092 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R910967351 | SCREW PLUG | 2 | ||
| R902429967 | STOP SCREW | 1 | ||
| R910919314 | O-RING | 1 | ||
| R900868651 | ASSEMBLY KIT | 1 | ||
| R902429968 | ADAPTER | 1 | ||
| R902650462 | EQUIPMENT SOCKET | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 100 | 100 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen mit Spülfunktion | DRS |
| Baureihe | Baureihe 5, Index 3 | 53 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet | U |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend | 12 |
| Durchtrieb | Ohne Durchtrieb | N00 |
Weitere Ausführungen 7
- R902521009 A A10V O100 DRS /53R-VUC12N00
- R902489684 A A10V O100 DRS /53R-VUC12N00 -S3314
- R902497685 A A10V O100 DRS /53R-VUC12N00 -S3606
- R902565333 A A10V O100 DRS /53R-VUC12N00 -SO413
- R902520583 AL A10V O100 DRS /53R-VUC12N00
- R902489630 AL A10V O100 DRS /53R-VUC12N00 -S3314
- R902497684 AL A10V O100 DRS /53R-VUC12N00 -S3606
