Einheit · AXIAL-PISTON PUMP
AH A4VSO 500 LR3G /30R-PZH25KB7R902476021
Axialkolbenpumpe Bosch Rexroth Baureihe A4VSO, Typschlüssel AHA4VSO500LR3G/30R-PZH25KB7, Materialnummer R902476021. Nenngröße: NG 500. Druckflüssigkeit: High-speed Version (H). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch (A4VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtungen: Blick auf Triebwelle rechts (R). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 8-Loch (H). Arbeitsanschluss: Standardausführung Befestigungsgewinde, Anschluss B und S: SAE-Flansch seitlich, um 90° versetzt, 2. Druckanschluss B bei Auslieferung mit Flanschplatte, metrisch (25).
- Nummer
- R902476021
- Typschlüssel
- AH A4VSO 500 LR3G /30R-PZH25KB7
- Gruppe
- A4VSO 500
- Ausgabe
- 06/2020

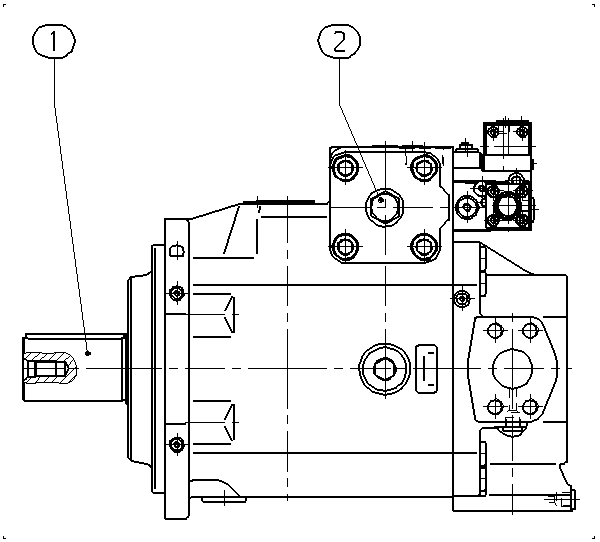

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902476022 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902418466 | REGULATOR Stückliste der Baugruppe →L | 1 | ||
| 61 | R902805710 | SHIPPING PROTECTION | 1 | |
| 62 | R902602207 | SEAL SCREW | 1 | |
| 63 | R902564147 | SHIPPING PROTECTION | 1 | |
| 71 | R902538905 | FLANGE COVER Stückliste der Baugruppe →L | 1 | |
| 82 | R902602008 | SEAL SCREW | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Druckflüssigkeit | High-speed Version | H |
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch | A4VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 500 | 500 |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtungen | Blick auf Triebwelle rechts | R |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 8-Loch | H |
| Arbeitsanschluss | Standardausführung Befestigungsgewinde, Anschluss B und S: SAE-Flansch seitlich, um 90° versetzt, 2. Druckanschluss B bei Auslieferung mit Flanschplatte, metrisch | 25 |
