Einheit · AXIAL-PISTON PUMP
AA10VO63EK1DS/53L-VWC62K68P-S2787R902476125
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO63EK1DS/53L-VWC62K68P-S2787, Materialnummer R902476125. Nenngröße: NG 63. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck- Förderstromregelung mit U = 12 V Reglerabschaltung (Load Sensing) X-T verschlossen (EK1DS). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. wie Welle „U“ jedoch für höheres Drehmoment, nur bedingt zum Anbau bei Durchtrieb geeignet. Anbaumöglichkeiten. (W). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend (62). Durchtrieb: 101-2 (B) 7/8 in 13T 16/32DP (K68). Stecker für Magnete: DEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen) (P). Sonderausführung Nr. 2787.
- Nummer
- R902476125
- Typschlüssel
- AA10VO63EK1DS/53L-VWC62K68P-S2787
- Gruppe
- A10VO 63
- Ausgabe
- 06/2020

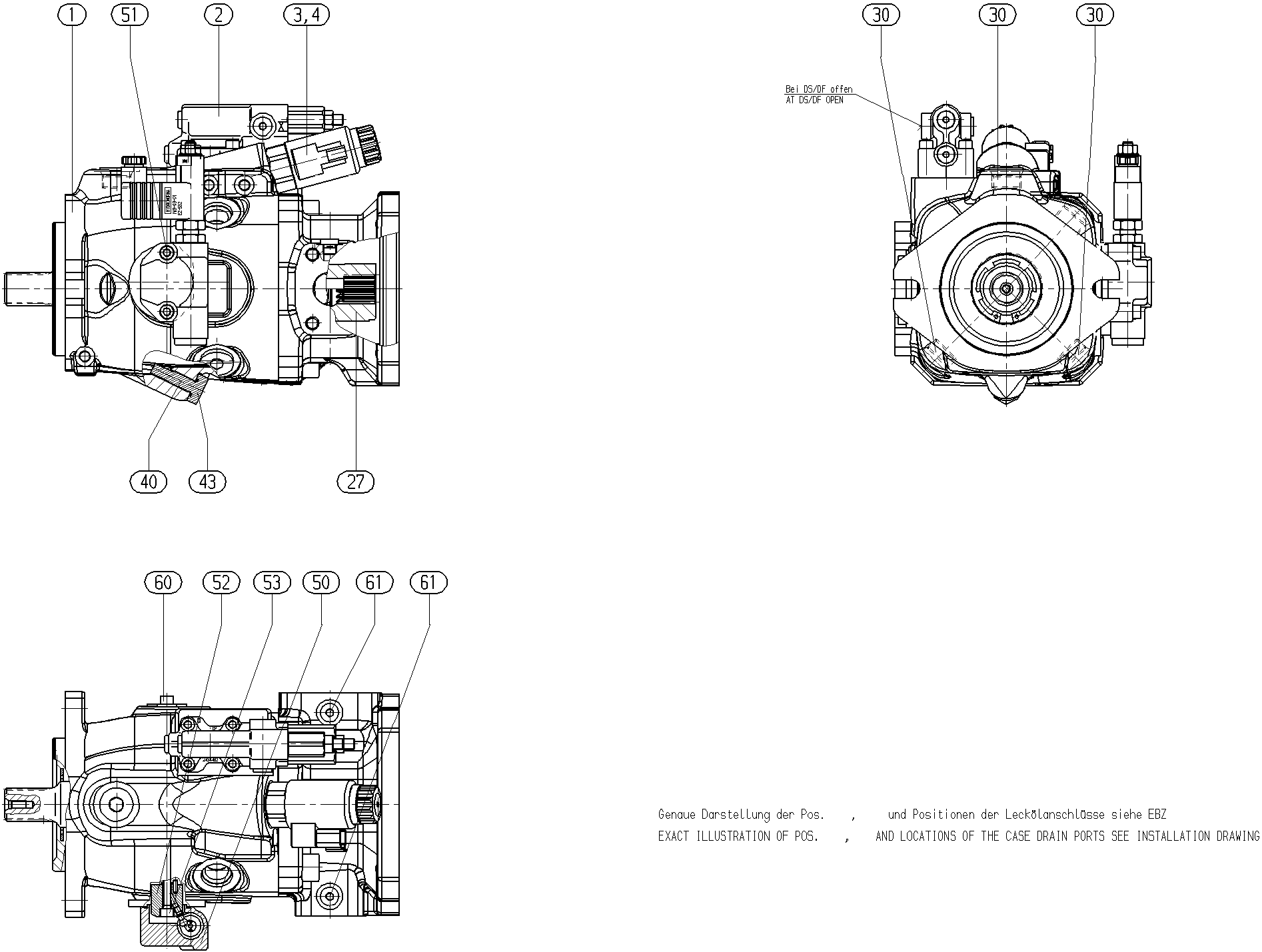

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902475593 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902450439 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902438427 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902438532 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R902436083 | SPLINED COUPLING | 1 | ||
| R910967343 | SCREW PLUG | 3 | ||
| R902427032 | STOP SCREW | 1 | ||
| R910804886 | O-RING | 1 | ||
| R910986163 | VALVE | 1 | ||
| R910109312 | SOCKET HEAD CAP SCREW | 2 | ||
| R910986150 | CARRIER | 1 | ||
| R910109339 | SOCKET HEAD CAP SCREW | 1 | ||
| R902060202 | FLANGE COVER | 1 | ||
| R909156649 | SCREW PLUG | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 63 | 63 |
| Regel- und Verstelleinrichtung | Druck- Förderstromregelung mit U = 12 V Reglerabschaltung (Load Sensing) X-T verschlossen | EK1DS |
| Baureihe | Baureihe 5, Index 3 | 53 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. wie Welle „U“ jedoch für höheres Drehmoment, nur bedingt zum Anbau bei Durchtrieb geeignet. Anbaumöglichkeiten. | W |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend | 62 |
| Durchtrieb | 101-2 (B) 7/8 in 13T 16/32DP | K68 |
| Stecker für Magnete | DEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen) | P |
