Einheit · AXIAL-PISTON PUMP
AL A10V O 63EK1DS/53L-VWC62L10P ES2787R902476504
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO63EK1DS/53L-VWC62L10PES2787, Materialnummer R902476504. Nenngröße: NG 63. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck- Förderstromregelung mit U = 12 V Reglerabschaltung (Load Sensing) X-T verschlossen (EK1DS). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. wie Welle „U“ jedoch für höheres Drehmoment, nur bedingt zum Anbau bei Durchtrieb geeignet. Anbaumöglichkeiten. (W). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend (62). Stecker für Magnete: DEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen) (P). Sonderausführung Nr. 2787.
- Nummer
- R902476504
- Typschlüssel
- AL A10V O 63EK1DS/53L-VWC62L10P ES2787
- Gruppe
- A10VO 63
- Ausgabe
- 06/2020

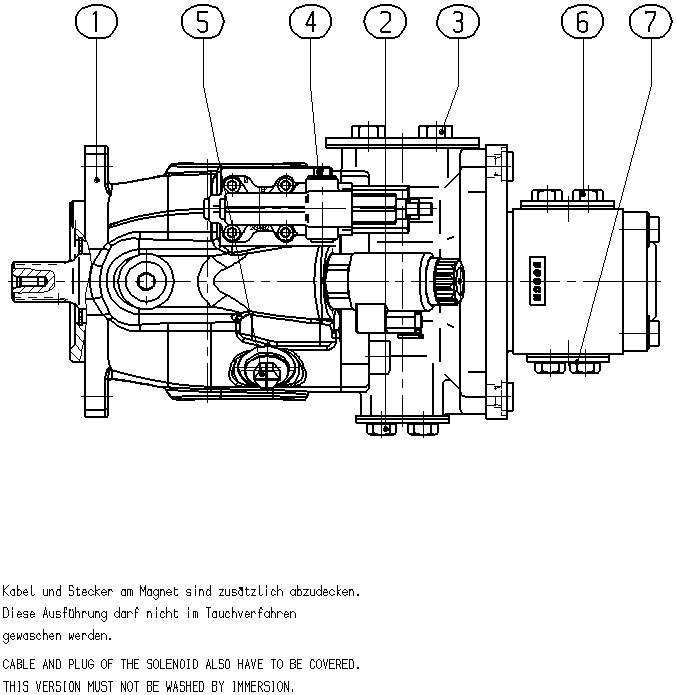

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902476123 | AXIAL-PISTON PUMP Stückliste der Baugruppe →L | 1 | ||
| R902400579 | FLANGE COVER | 1 | ||
| R902428740 | FLANGE COVER | 1 | ||
| R902602014 | SEAL SCREW | 1 | ||
| R902603190 | SEAL SCREW | 1 | ||
| R902400575 | FLANGE COVER | 1 | ||
| R902400579 | FLANGE COVER | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 63 | 63 |
| Regel- und Verstelleinrichtung | Druck- Förderstromregelung mit U = 12 V Reglerabschaltung (Load Sensing) X-T verschlossen | EK1DS |
| Baureihe | Baureihe 5, Index 3 | 53 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. wie Welle „U“ jedoch für höheres Drehmoment, nur bedingt zum Anbau bei Durchtrieb geeignet. Anbaumöglichkeiten. | W |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend | 62 |
| Stecker für Magnete | DEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen) | P |
