Einheit · AXIAL-PISTON MOTOR
AL A6V E 250 EP2 /63W2-VZM088 B-SO216R902476521
Axialkolbenmotor Bosch Rexroth Baureihe A6VE, Typschlüssel ALA6VE250EP2/63W2-VZM088B-SO216, Materialnummer R902476521. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Einschub-Motor (E). Regel- und Verstelleinrichtung 250: Proportionalverstellung elektrisch (standardmäßig mit HIRSCHMANN-Stecker – ohne Löschdiode) U = 24 V (EP2). Drehrichtung 250: Bei Blick auf Triebwelle, wechselnd (W). Einstellbereich für Schluckvolumen 250: Vg min > 0.4 Vg max bis 0.8 Vg max Vg max = Vg max bis 0.8 Vg max (2). Dichtungswerkstoff 250: Wellendichtring in FKM (Fluor-Kautschuk) (V). Triebwelle 250: Zahnwelle DIN 5480 (Z). Anbauflansch 250: Angelehnt an ISO 3019-2 4-Loch (M). Sonderausführung Nr. 216.
- Nummer
- R902476521
- Typschlüssel
- AL A6V E 250 EP2 /63W2-VZM088 B-SO216
- Gruppe
- A6VE 250
- Ausgabe
- 06/2020

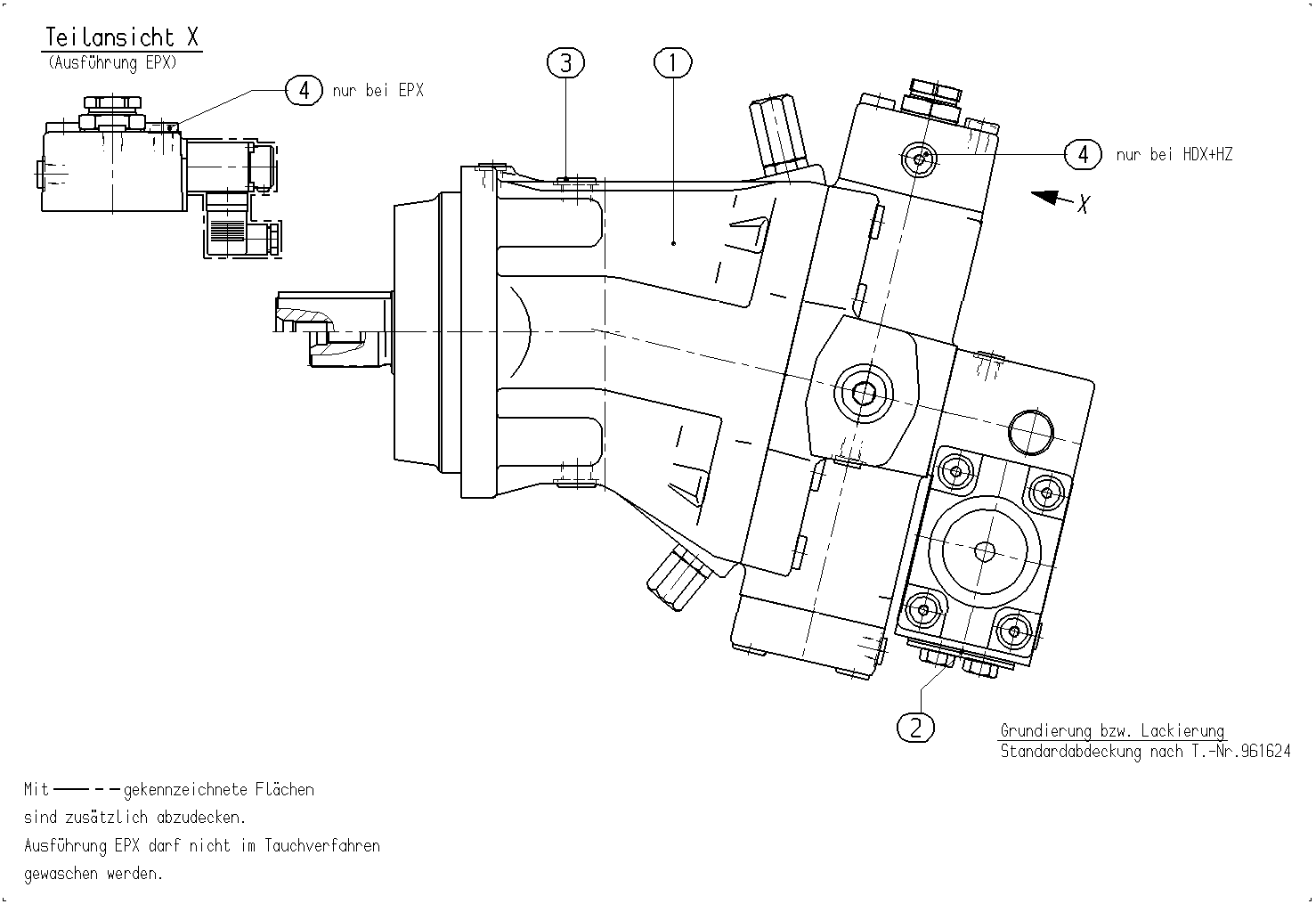

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902476523 | AXIAL-PISTON MOTOR Stückliste der Baugruppe →L | 1 | ||
| R902400584 | FLANGE COVER | 2 | ||
| R902602011 | SEAL SCREW | 1 | ||
| R902602008 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Einschub-Motor | E |
| Regel- und Verstelleinrichtung 250 | Proportionalverstellung elektrisch (standardmäßig mit HIRSCHMANN-Stecker – ohne Löschdiode) U = 24 V | EP2 |
| Baureihe 250 | Baureihe 6, Index 3 | 63 |
| Drehrichtung 250 | Bei Blick auf Triebwelle, wechselnd | W |
| Einstellbereich für Schluckvolumen 250 | Vg min > 0.4 Vg max bis 0.8 Vg max Vg max = Vg max bis 0.8 Vg max | 2 |
| Dichtungswerkstoff 250 | Wellendichtring in FKM (Fluor-Kautschuk) | V |
| Triebwelle 250 | Zahnwelle DIN 5480 | Z |
| Anbauflansch 250 | Angelehnt an ISO 3019-2 4-Loch | M |
| bei Vg max (Standard bei HD, HZ, EP, EZ, DA) | B | |
| Sonderausführung | -S |
