Einheit · AXIAL-PISTON PUMP
A A10V O140 DFR1 /31L-VSD12K15-SO157R902476650
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO140DFR1/31L-VSD12K15-SO157, Materialnummer R902476650. Nenngröße: NG 140. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 4-Loch (D). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Durchtrieb: 127-4 (C) 1 1/4 in 14T 12/24DP (K15). Sonderausführung Nr. 157.
- Nummer
- R902476650
- Typschlüssel
- A A10V O140 DFR1 /31L-VSD12K15-SO157
- Gruppe
- A10VO 140
- Ausgabe
- 06/2020

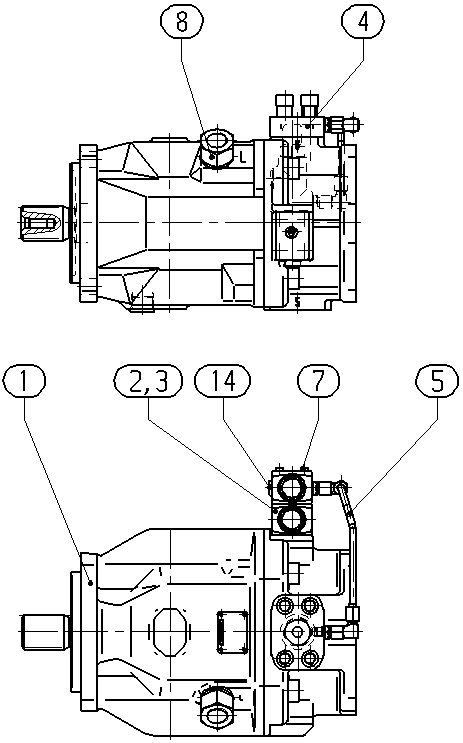

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902477054 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R910924992 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910924990 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902474202 | ORIFICE FLANGE Stückliste der Baugruppe →L | 1 | ||
| R902501699 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R910799998 | SOCKET HEAD CAP SCREW | 4 | ||
| R910910741 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R909153930 | SCREW PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 140 | 140 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen mit Spülfunktion | DFR1 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 4-Loch | D |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend | 12 |
| Durchtrieb | 127-4 (C) 1 1/4 in 14T 12/24DP | K15 |
