Einheit · AXIAL-PISTON PUMP
AH A10V O110 DFSR/31R-VUC12K15 -S2800R902476953
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AHA10VO110DFSR/31R-VUC12K15-S2800, Materialnummer R902476953. Nenngröße: NG 110. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtungen: Blick auf Triebwelle rechts (R). Dichtung: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung, bedingt für Durchtrieb geeignet (U). Anbauflansch: Angelehnt an SAE B; 2-Loch ISO 3019-1 (SAE) (C). Arbeitsanschluss: unten, gegenüberliegend, Befestigungsgewinde metrisch (12). Durchtrieb: 127-4 (C) 1 1/4 in 14T 12/24DP (K15). Sonderausführung Nr. 2800.
- Nummer
- R902476953
- Typschlüssel
- AH A10V O110 DFSR/31R-VUC12K15 -S2800
- Gruppe
- A10VO 110
- Ausgabe
- 06/2020

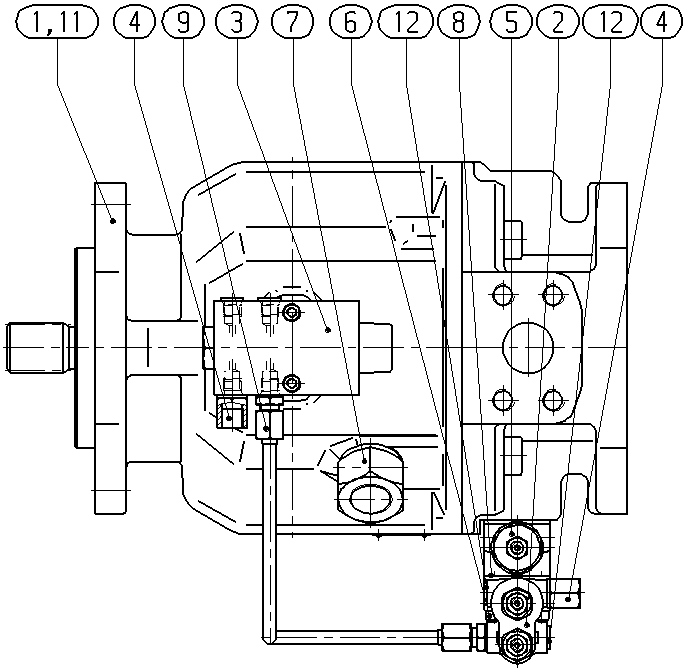

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902477116 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902540505 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533227 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902409426 | ADAPTER Stückliste der Baugruppe →L | 2 | ||
| R902455818 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910478474 | SOCKET HEAD CAP SCREW | 4 | ||
| R910913483 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| 10 | R910963797 | PIPING Stückliste der Baugruppe →L | 1 | |
| R910936518 | POWER DIAGRAM | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngrößen (NG) | 110 | 110 |
| Drehrichtungen | Blick auf Triebwelle rechts | R |
| Dichtung | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung, bedingt für Durchtrieb geeignet | U |
| Anbauflansch | Angelehnt an SAE B; 2-Loch ISO 3019-1 (SAE) | C |
| Arbeitsanschluss | unten, gegenüberliegend, Befestigungsgewinde metrisch | 12 |
| Durchtrieb | 127-4 (C) 1 1/4 in 14T 12/24DP | K15 |
