Einheit · AXIAL-PISTON PUMP
A A10V O 71 DFLR/31L-VSC92N00 -SO 52R902476988
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO71DFLR/31L-VSC92N00-SO52, Materialnummer R902476988. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten (92). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 52.
- Nummer
- R902476988
- Typschlüssel
- A A10V O 71 DFLR/31L-VSC92N00 -SO 52
- Gruppe
- A10VO 71
- Ausgabe
- 06/2020

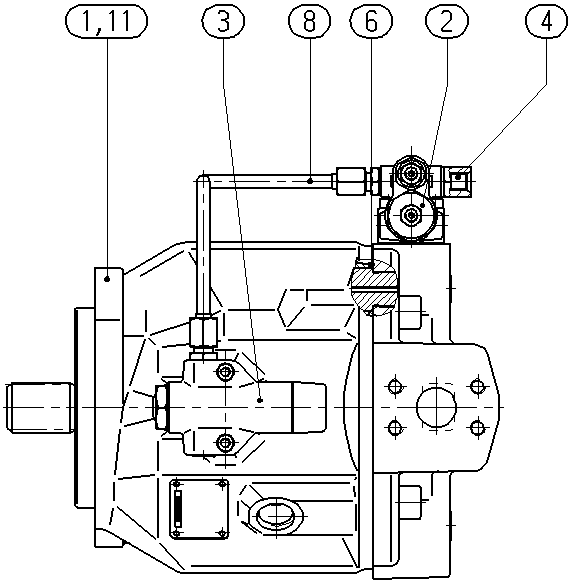

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902501607 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902450439 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533217 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910932938 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R910917867 | SIDE MARKER RING | 1 | ||
| 10 | R910963344 | PIPING Stückliste der Baugruppe →L | 1 | |
| R910909313 | POWER DIAGRAM | 1 | ||
| 70 | R902421945 | SHIPPING PROTECTION | 1 | |
| 71 | R902421949 | SHIPPING PROTECTION | 1 | |
| 72 | R902603190 | SEAL SCREW | 1 | |
| 73 | R902602014 | SEAL SCREW | 1 | |
| 75 | R909830326 | NAMEPLATE | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 71 | 71 |
| Regel- und Verstelleinrichtung | Druck-Förderstrom-Leistungsregler | DFLR |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten | 92 |
| Durchtrieb | Ohne Durchtrieb | N00 |
Weitere Ausführungen 9
- R902503543 A A10V O 71 DFLR/31L-VSC92N00
- R902554661 A A10V O 71 DFLR/31L-VSC92N00
- R902567804 A A10V O 71 DFLR/31L-VSC92N00
- R902570785 A A10V O 71 DFLR/31L-VSC92N00 -SO160
- R902572704 A A10V O 71 DFLR/31L-VSC92N00 -SO160
- R902501606 A A10V O 71 DFLR/31L-VSC92N00 -SO413
- R902505438 AA10VO71DFLR/31L-VSC92N00-SO793
- R902501605 AL A10V O 71 DFLR/31L-VSC92N00 -SO413
- R902575096 AL A10V O 71 DFLR/31L-VSC92N00 -SO793
