Einheit · AXIAL-PISTON PUMP
A A10V O 71 DR /31R-VSC62K07 -SO108R902477143
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO71DR/31R-VSC62K07-SO108, Materialnummer R902477143. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druckregler hydraulisch (DR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: 127-2 (C) 1 1/4 in 14T 12/24DP (K07). Sonderausführung Nr. 108.
- Nummer
- R902477143
- Typschlüssel
- A A10V O 71 DR /31R-VSC62K07 -SO108
- Gruppe
- A10VO 71
- Ausgabe
- 06/2020

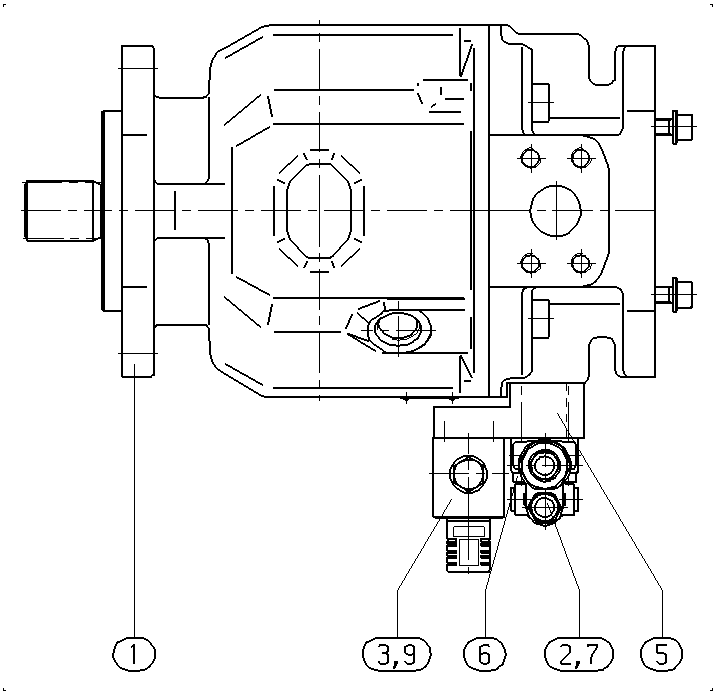

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910946665 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902453110 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910996456 | DIRECTIONAL SPOOL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902472640 | CONTROL BLOCK Stückliste der Baugruppe →L | 1 | ||
| R902650500 | SOCKET HEAD CAP SCREW | 4 | ||
| R902434482 | SEAL | 1 | ||
| R910785105 | SOCKET HEAD CAP SCREW | 4 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 71 | 71 |
| Regel- und Verstelleinrichtung | Druckregler hydraulisch | DR |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb | 62 |
| Durchtrieb | 127-2 (C) 1 1/4 in 14T 12/24DP | K07 |
