Einheit · AXIAL-PISTON PUMP
A A10V O 63 DRS/53R-VRD12K68 -SO 23R902477307
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO63DRS/53R-VRD12K68-SO23, Materialnummer R902477307. Nenngröße: NG 63. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DRS). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. wie Welle „S“ jedoch für höheres Drehmoment (R). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 4-Loch (D). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Durchtrieb: 101-2 (B) 7/8 in 13T 16/32DP (K68). Sonderausführung Nr. 23.
- Nummer
- R902477307
- Typschlüssel
- A A10V O 63 DRS/53R-VRD12K68 -SO 23
- Gruppe
- A10VO 63
- Ausgabe
- 06/2020

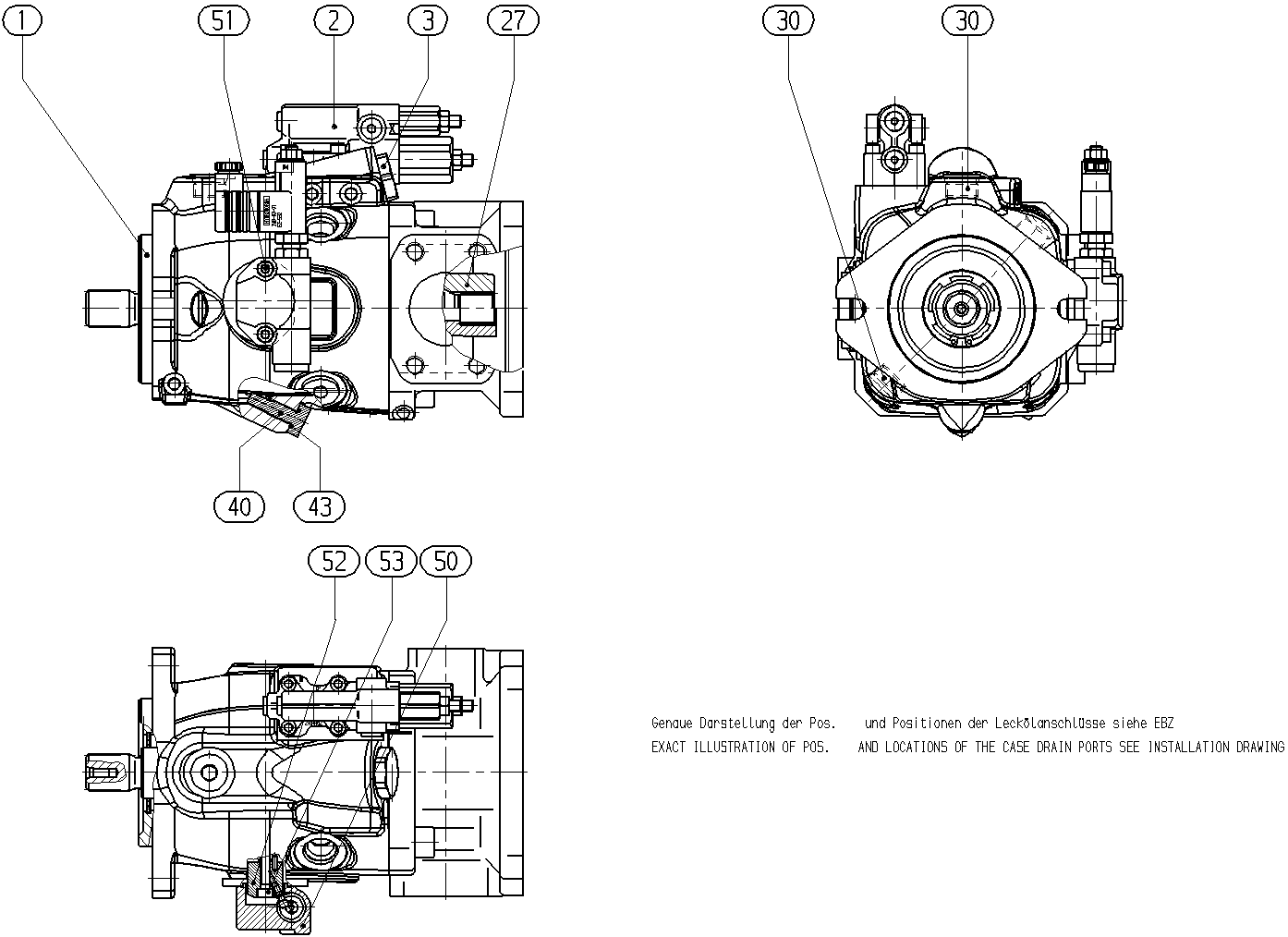

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902476890 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902472686 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902471690 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902436083 | SPLINED COUPLING | 1 | ||
| R910967343 | SCREW PLUG | 2 | ||
| R902427032 | STOP SCREW | 1 | ||
| R910804886 | O-RING | 1 | ||
| R910986163 | VALVE | 1 | ||
| R910109339 | SOCKET HEAD CAP SCREW | 2 | ||
| R910986150 | CARRIER | 1 | ||
| R910109339 | SOCKET HEAD CAP SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 63 | 63 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen mit Spülfunktion | DRS |
| Baureihe | Baureihe 5, Index 3 | 53 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. wie Welle „S“ jedoch für höheres Drehmoment | R |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 4-Loch | D |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend | 12 |
| Durchtrieb | 101-2 (B) 7/8 in 13T 16/32DP | K68 |
