Einheit · BASE UNIT
G A10V O110 OV /32R-VSD11N00R902478326
Grundeinheit Bosch Rexroth Baureihe A10VO, Typschlüssel GA10VO110OV/32R-VSD11N00, Materialnummer R902478326. Nenngröße: NG 110. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtungen: Blick auf Triebwelle rechts (R). Dichtung: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) SAE C; 4-Loch (D). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 hinten, Befestigungsgewinde metrisch (nicht für Durchtrieb, nur „N00“) (11). Durchtrieb: Ohne Durchtrieb (N00).
- Nummer
- R902478326
- Typschlüssel
- G A10V O110 OV /32R-VSD11N00
- Gruppe
- A10VO 110
- Ausgabe
- 06/2020

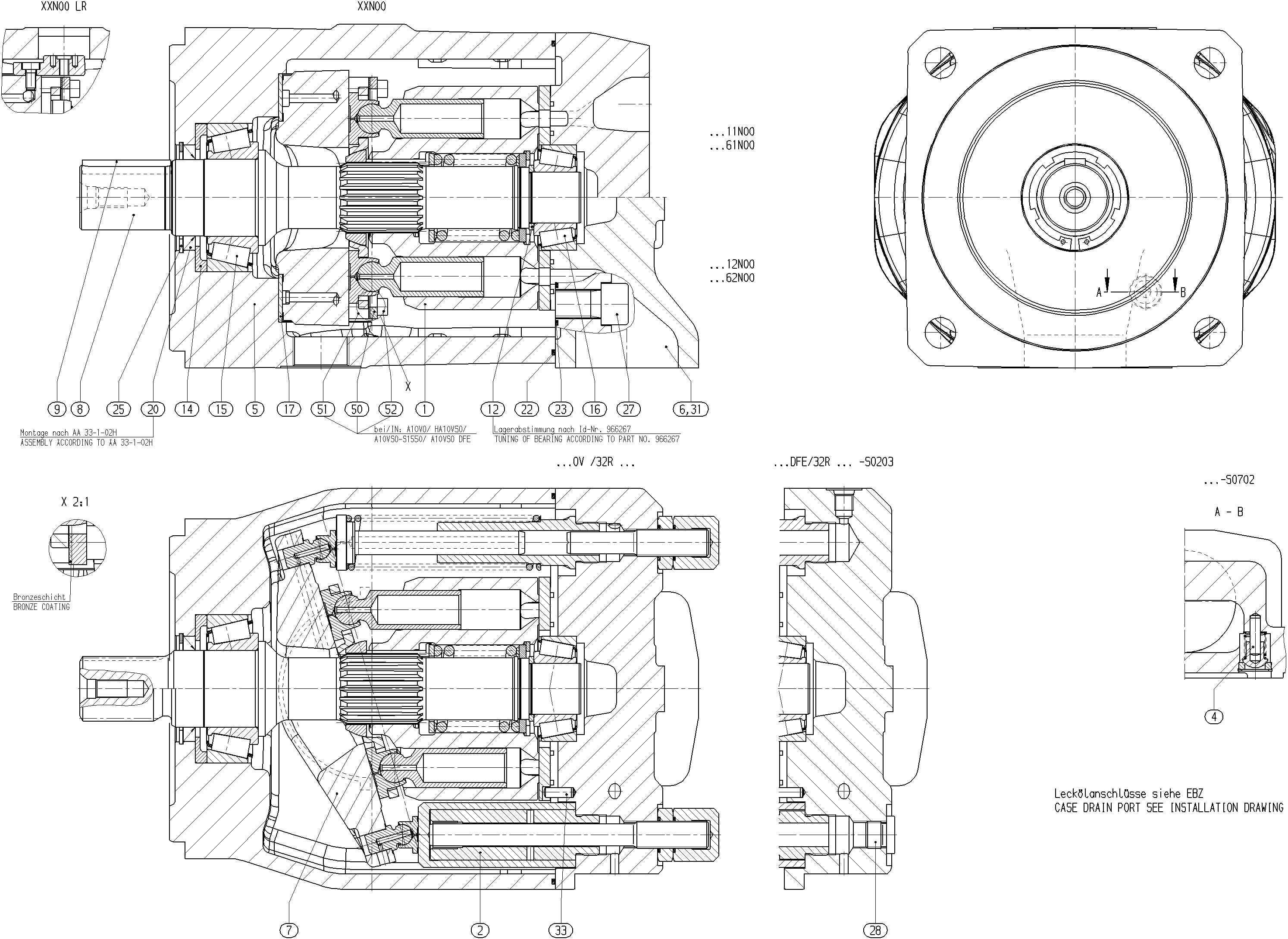

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902466610 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910961984 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R902421362 | PUMP HOUSING | 1 | ||
| R902407422 | CONNECTION PLATE | 1 | ||
| R902435871 | SWASH PLATE | 1 | ||
| R902463826 | DRIVE SHAFT | 1 | ||
| R910906878 | ADJUSTMENT SHIM | 1 | ||
| R902421452 | STOP RING | 1 | ||
| R910906908 | TAPERED-ROLLER BEARING | 1 | ||
| R910906909 | TAPERED-ROLLER BEARING | 1 | ||
| R910906881 | BEARING SHELL | 2 | ||
| R909831179 | ROTARY SHAFT LIP SEALD | 1 | ||
| R910912756 | O-RINGD | 1 | ||
| R913050578 | R-RINGD | 4 | ||
| R909832149 | RETAINING RING | 1 | ||
| R910389714 | SOCKET HEAD CAP SCREW | 4 | ||
| R909156864 | SCREW PLUG | 2 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R902533908 | STRAIGHT PIN | 1 | ||
| R902570108 | SEGMENT | 2 | ||
| R902432711 | SPACER SLEEVE | 4 | ||
| R902530616 | SOCKET HEAD CAP SCREW | 4 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngrößen (NG) | 110 | 110 |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtungen | Blick auf Triebwelle rechts | R |
| Dichtung | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) SAE C; 4-Loch | D |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 hinten, Befestigungsgewinde metrisch (nicht für Durchtrieb, nur „N00“) | 11 |
| Durchtrieb | Ohne Durchtrieb | N00 |
