Einheit · AXIAL-PISTON PUMP
AH A10V O110 DFR1/31R-VSC12K68 -S2866R902478383
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AHA10VO110DFR1/31R-VSC12K68-S2866, Materialnummer R902478383. Nenngröße: NG 110. Ausführung: High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) (H). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: 101-2 (B) 7/8 in 13T 16/32DP (K68). Sonderausführung Nr. 2866.
- Nummer
- R902478383
- Typschlüssel
- AH A10V O110 DFR1/31R-VSC12K68 -S2866
- Gruppe
- A10VO 110
- Ausgabe
- 06/2020

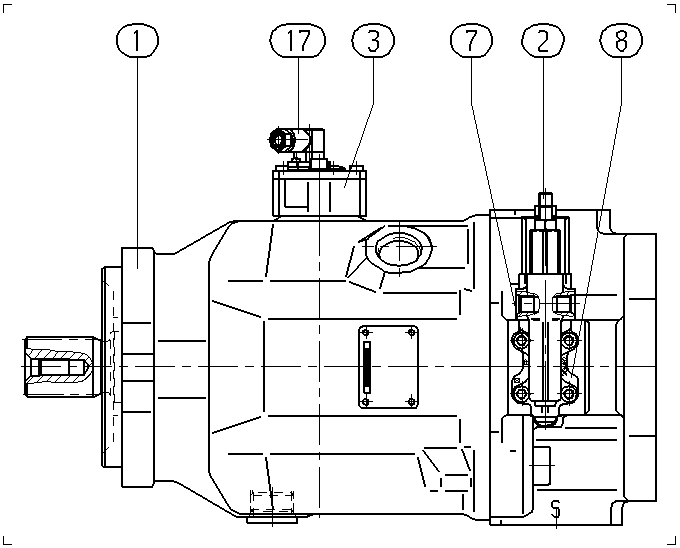

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902478463 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902472652 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R900868651 | ASSEMBLY KIT | 1 | ||
| R910900443 | SOCKET HEAD CAP SCREW | 4 | ||
| R902434482 | SEAL | 1 | ||
| R902650462 | EQUIPMENT SOCKET | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) | H |
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 110 | 110 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen; mit Spülfunktion | DFR1 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb | 12 |
| Durchtrieb | 101-2 (B) 7/8 in 13T 16/32DP | K68 |
Weitere Ausführungen 7
- R902453237 AH A10V O110 DFR1/31R-VSC12K68 -S2199
- R902454706 AH A10V O110 DFR1/31R-VSC12K68 -S2243
- R902487540 AH A10V O110 DFR1/31R-VSC12K68 -S3231
- R902492956 AH A10V O110 DFR1/31R-VSC12K68 -S3429
- R902496362 AH A10V O110 DFR1/31R-VSC12K68 -S3569
- R902519300 AH A10V O110 DFR1/31R-VSC12K68 -S4069
- R902443514 AH A10V O110 DFR1/31R-VSC12K68 -SO974
