Einheit · AXIAL-PISTON MOTOR
A A6V M 500 EP2 /63W1-VZH020DEA-SO154R902478393
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel AA6VM500EP2/63W1-VZH020DEA-SO154, Materialnummer R902478393. Nenngröße: NG 500. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch (mit HIRSCHMANN-Stecker – ohne Löschdiode) U = 24 V (EP2). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Einstellbereiche für Schluckvolumen: Vg min = 0 bis 0.4 Vg max Vg max = Vg max bis 0.8 Vg max (1). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: ISO 3019-2 8-Loch (H). Arbeitsanschluss: SAE-Arbeitsanschlüsse Ohne Ventil 0 A und B seitlich, gegenüberliegend 02 (020). Schwenkwinkelsensor: Elektrischer Schwenkwinkelsensor (E). Regelbeginn: bei Vg min (Standard bei HA) (A). Standard-/Sonderausführung: Sonderausführung (-S). Sonderausführung Nr. 154.
- Nummer
- R902478393
- Typschlüssel
- A A6V M 500 EP2 /63W1-VZH020DEA-SO154
- Gruppe
- A6VM 500
- Ausgabe
- 06/2020

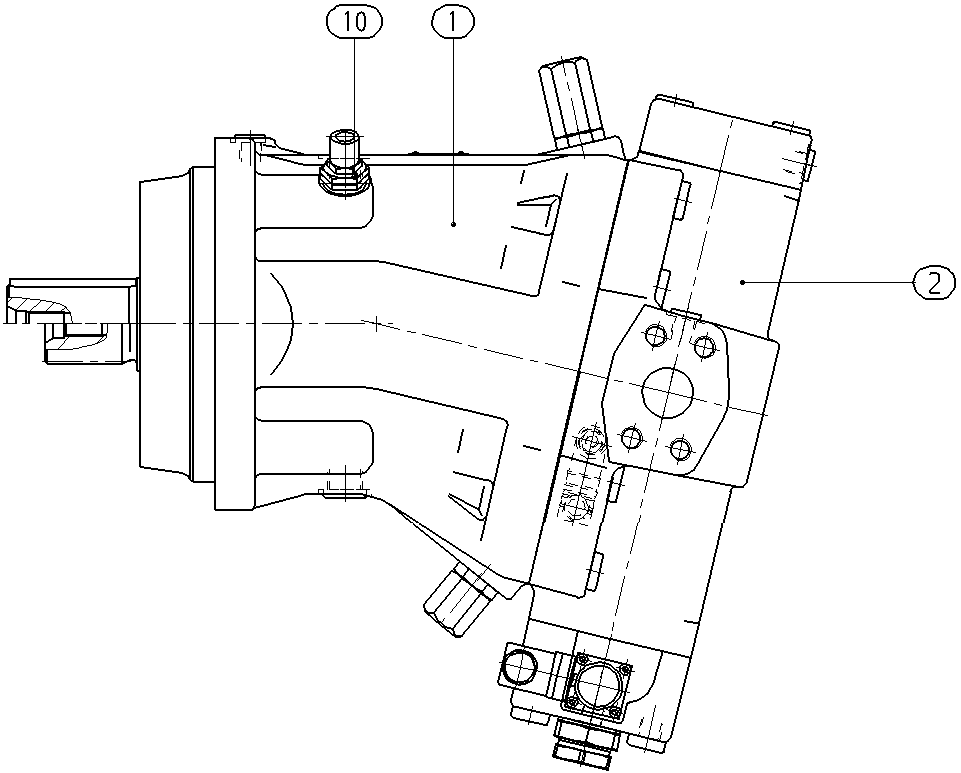

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902468635 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902468636 | SERVO UNIT Stückliste der Baugruppe →L | 1 | ||
| R902602834 | HALL-SPEED SENSOR | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 500 | 500 |
| Regel- und Verstelleinrichtung | Proportionalverstellung elektrisch (mit HIRSCHMANN-Stecker – ohne Löschdiode) U = 24 V | EP2 |
| Baureihe | Baureihe 6, Index 3 | 63 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Einstellbereiche für Schluckvolumen | Vg min = 0 bis 0.4 Vg max Vg max = Vg max bis 0.8 Vg max | 1 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | ISO 3019-2 8-Loch | H |
| Arbeitsanschluss | SAE-Arbeitsanschlüsse Ohne Ventil 0 A und B seitlich, gegenüberliegend 02 | 020 |
| Schwenkwinkelsensor | Elektrischer Schwenkwinkelsensor | E |
| Regelbeginn | bei Vg min (Standard bei HA) | A |
| Standard-/Sonderausführung | Sonderausführung | -S |
