Einheit · AXIAL-PISTON PUMP
AL A10V O 74 DRS /32R-VSC12K52 -SO413R902478477
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO74DRS/32R-VSC12K52-SO413, Materialnummer R902478477. Nenngröße: NG 74. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtungen: mit Förderstromregler X-T verschlossen mit Spülfunktion (DRS). Drehrichtungen: Blick auf Triebwelle rechts (R). Dichtung: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung (S). Anbauflansch: Angelehnt an SAE B; 2-Loch ISO 3019-1 (SAE) (C). Arbeitsanschluss: unten, gegenüberliegend, Befestigungsgewinde metrisch (12). Durchtrieb: 82-2 (A) 3/4 in 11T 16/32DP (K52). Sonderausführung Nr. 413.
- Nummer
- R902478477
- Typschlüssel
- AL A10V O 74 DRS /32R-VSC12K52 -SO413
- Gruppe
- A10VO 74
- Ausgabe
- 06/2020

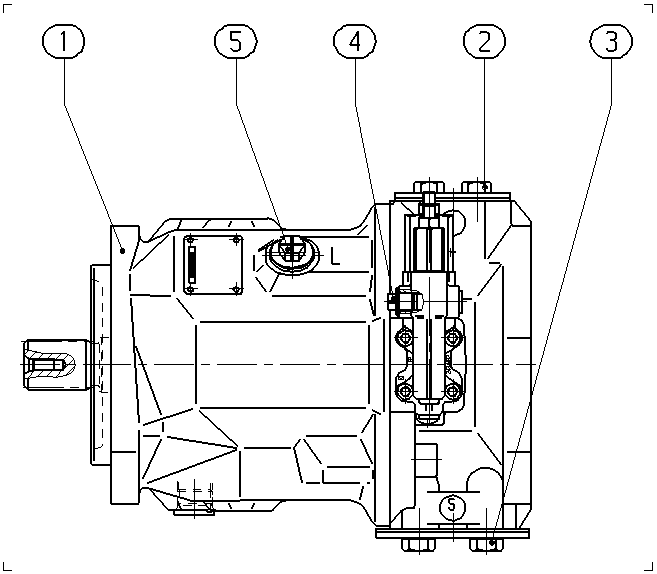

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902478409 | AXIAL-PISTON PUMP Stückliste der Baugruppe →L | 1 | ||
| R902400578 | FLANGE COVER | 1 | ||
| R902400590 | FLANGE COVER | 1 | ||
| R902602014 | SEAL SCREW | 1 | ||
| R902603190 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngrößen (NG) | 74 | 74 |
| Regel- und Verstelleinrichtungen | mit Förderstromregler X-T verschlossen mit Spülfunktion | DRS |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtungen | Blick auf Triebwelle rechts | R |
| Dichtung | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung | S |
| Anbauflansch | Angelehnt an SAE B; 2-Loch ISO 3019-1 (SAE) | C |
| Arbeitsanschluss | unten, gegenüberliegend, Befestigungsgewinde metrisch | 12 |
| Durchtrieb | 82-2 (A) 3/4 in 11T 16/32DP | K52 |
