Einheit · AXIAL-PISTON PUMP
A A10V O 28ED 72/52R-VSC11N00P -S2302R902478700
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO28ED72/52R-VSC11N00P-S2302, Materialnummer R902478700. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: elektrisch U = 24 V (ED72). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde metrisch hinnicht für Durchtrieb nach ISO 6162 ten metrisch (11). Durchtrieb: Ohne Durchtrieb (N00). Stecker für Magnete: DEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen) (P). Sonderausführung Nr. 2302.
- Nummer
- R902478700
- Typschlüssel
- A A10V O 28ED 72/52R-VSC11N00P -S2302
- Gruppe
- A10VO 28
- Ausgabe
- 06/2020

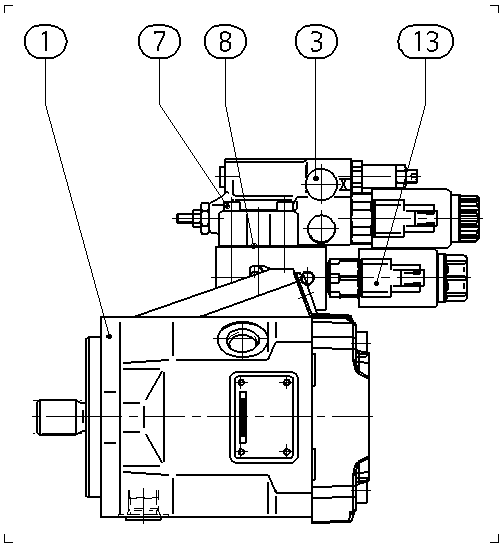

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902459416 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| 2 | R902533433 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | |
| R902650500 | SOCKET HEAD CAP SCREW | 4 | ||
| R902434482 | SEAL | 1 | ||
| R902459669 | INTERMEDIATE PLATE Stückliste der Baugruppe →L | 1 | ||
| 60 | R909831568 | SAFETY CAP | 1 | |
| 61 | R902532435 | SAFETY CAP | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 28 | 28 |
| Regel- und Verstelleinrichtung | elektrisch U = 24 V | ED72 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse Befestigungsgewinde metrisch hinnicht für Durchtrieb nach ISO 6162 ten metrisch | 11 |
| Durchtrieb | Ohne Durchtrieb | N00 |
| Stecker für Magnete | DEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen) | P |
Weitere Ausführungen 21
- R902501669 A A10V O 28ED 72/52R-VSC11N00P -S1457
- R902562465 A A10V O 28ED 72/52R-VSC11N00P -S1457
- R902519289 A A10V O 28ED 72/52R-VSC11N00P -S2344
- R902513603 A A10V O 28ED 72/52R-VSC11N00P -S4208
- R902542717 A A10V O 28ED 72/52R-VSC11N00P -S4530
- R902564313 A A10V O 28ED 72/52R-VSC11N00P -S4997
- R902497963 A A10V O 28ED 72/52R-VSC11N00P -S5781
- R902487313 A A10V O 28ED 72/52R-VSC11N00P -SO481
- R902531482 A A10V O 28ED 72/52R-VSC11N00P -S5135
- R902494692 AA10VO28ED72/52R-VSC11N00P-S3482
- R902537567 AL A10V O 28ED 72/52R-VSC11N00P
- R902482387 AL A10V O 28ED 72/52R-VSC11N00P -S1457
- R902534847 AL A10V O 28ED 72/52R-VSC11N00P -S1457
- R902534848 AL A10V O 28ED 72/52R-VSC11N00P -S1457
- R902519356 AL A10V O 28ED 72/52R-VSC11N00P -S2344
- R902537678 AL A10V O 28ED 72/52R-VSC11N00P -S2344
- R902520875 AL A10V O 28ED 72/52R-VSC11N00P -S3479
- R902520995 AL A10V O 28ED 72/52R-VSC11N00P -S3479
- R902561356 AL A10V O 28ED 72/52R-VSC11N00P -S5214
- R902487312 AL A10V O 28ED 72/52R-VSC11N00P -SO481
- R902545369 AL A10V O 28ED 72/52R-VSC11N00P -S5536
