Einheit · AXIAL-PISTON PUMP
A A10V O 74 DRS /32R-VSD12K07 -S2893R902479189
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO74DRS/32R-VSD12K07-S2893, Materialnummer R902479189. Nenngröße: NG 74. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtungen: mit Förderstromregler X-T verschlossen mit Spülfunktion (DRS). Drehrichtungen: Blick auf Triebwelle rechts (R). Dichtung: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) SAE C; 4-Loch (D). Arbeitsanschluss: unten, gegenüberliegend, Befestigungsgewinde metrisch (12). Durchtrieb: 127-2 (C) 1 1/4 in 14T 12/24DP (K07). Sonderausführung Nr. 2893.
- Nummer
- R902479189
- Typschlüssel
- A A10V O 74 DRS /32R-VSD12K07 -S2893
- Gruppe
- A10VO 74
- Ausgabe
- 06/2020

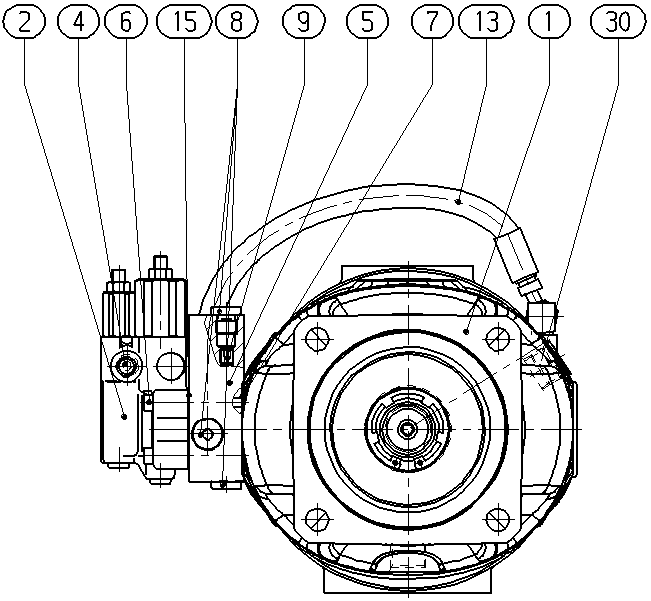

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902479157 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902451555 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910764647 | SCREW PLUG | 1 | ||
| R910965980 | INTERMEDIATE PLATE | 1 | ||
| R910478474 | SOCKET HEAD CAP SCREW | 4 | ||
| R910514497 | O-RING | 3 | ||
| R913011609 | SCREW PLUG | 3 | ||
| R910946752 | NOZZLE | 1 | ||
| R910972833 | HOSE ASSEMBLY Stückliste der Baugruppe →L | 1 | ||
| R902434482 | SEAL | 1 | ||
| R910967343 | SCREW PLUG | 1 | ||
| 70 | R902421945 | SHIPPING PROTECTION | 1 | |
| 71 | R902421949 | SHIPPING PROTECTION | 1 | |
| 72 | R902603190 | SEAL SCREW | 1 | |
| 73 | R902602014 | SEAL SCREW | 1 | |
| 74 | R902602979 | FLANGE COVER | 1 | |
| 75 | R909830326 | NAMEPLATE | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngrößen (NG) | 74 | 74 |
| Regel- und Verstelleinrichtungen | mit Förderstromregler X-T verschlossen mit Spülfunktion | DRS |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtungen | Blick auf Triebwelle rechts | R |
| Dichtung | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) SAE C; 4-Loch | D |
| Arbeitsanschluss | unten, gegenüberliegend, Befestigungsgewinde metrisch | 12 |
| Durchtrieb | 127-2 (C) 1 1/4 in 14T 12/24DP | K07 |
