Einheit · AXIAL-PISTON PUMP

AP A10V O 45 DFR1/31R-VSC61N00 -S1708R902479546

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel APA10VO45DFR1/31R-VSC61N00-S1708, Materialnummer R902479546. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 UNC; hinten Arbeitsanschlüsse UNC nicht für Durchtrieb (61). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1708.

Nummer
R902479546
Typschlüssel
AP A10V O 45 DFR1/31R-VSC61N00 -S1708
Gruppe
A10VO 45
Ausgabe
06/2020

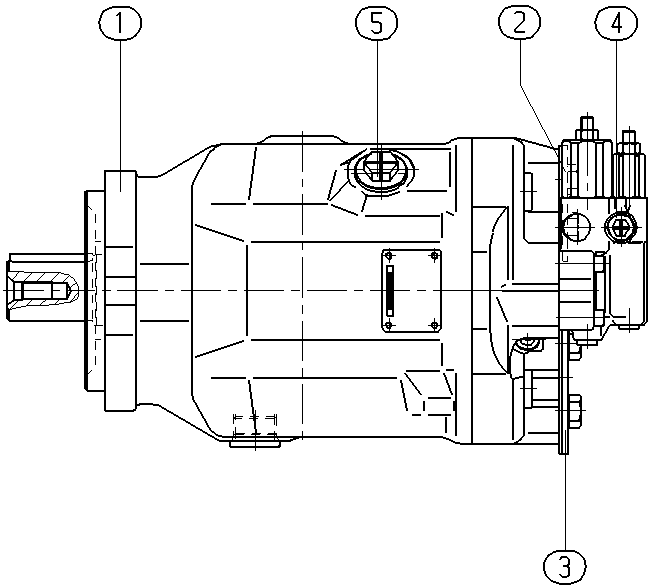

AP A10V O 45 DFR1/31R-VSC61N00 -S1708 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902479547AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902400579FLANGE COVER1
R902400587FLANGE COVER1
R902602014SEAL SCREW1
R902603190SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)4545
Regel- und Verstelleinrichtungmit Förderstromregler X-T verschlossen; mit SpülfunktionDFR1
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle rechtsR
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 UNC; hinten Arbeitsanschlüsse UNC nicht für Durchtrieb61
DurchtriebOhne DurchtriebN00

Weitere Ausführungen 6
