Einheit · AXIAL-PISTON PUMP
AH A10V O140 DFR1/31R-VQC12N00 -S2937R902480056
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AHA10VO140DFR1/31R-VQC12N00-S2937, Materialnummer R902480056. Nenngröße: NG 140. Ausführung: High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) (H). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 2937.
- Nummer
- R902480056
- Typschlüssel
- AH A10V O140 DFR1/31R-VQC12N00 -S2937
- Gruppe
- A10VO 140
- Ausgabe
- 06/2020

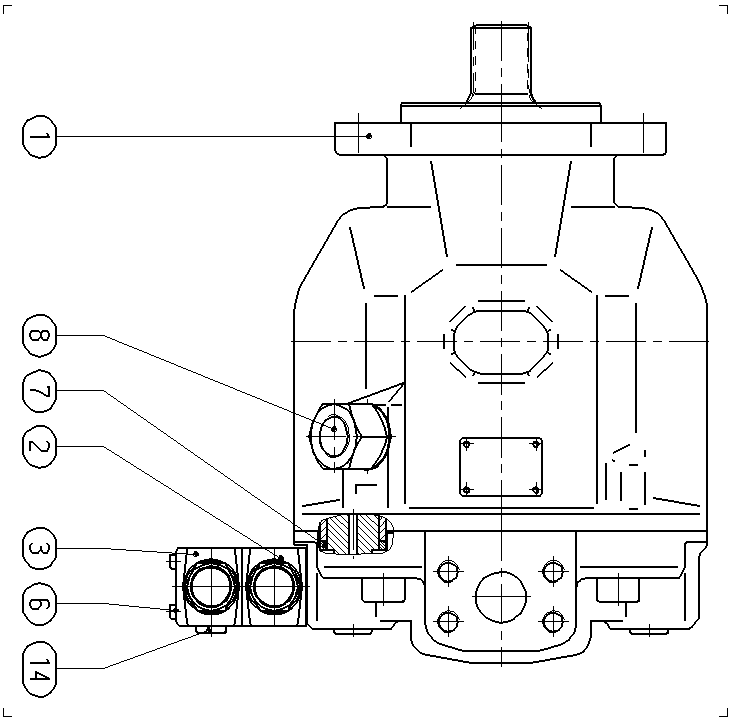

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| 1 | R902480212 | BASE UNIT Stückliste der Baugruppe →L | 1 | |
| 2 | R910924992 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | |
| 3 | R910924990 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | |
| 6 | R910799998 | SOCKET HEAD CAP SCREW | 4 | |
| 7 | R910917804 | SIDE MARKER RING | 1 | |
| 8 | R910913483 | ADAPTER Stückliste der Baugruppe →L | 1 | |
| 14 | R909153930 | SCREW PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) | H |
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 140 | 140 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen; mit Spülfunktion | DFR1 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb | 12 |
| Durchtrieb | Ohne Durchtrieb | N00 |
