Einheit · BASE UNIT
GA10VSO28OV/31R-VRC11N00R902480071
Grundeinheit Bosch Rexroth Baureihe A10VSO, Typschlüssel GA10VSO28OV/31R-VRC11N00, Materialnummer R902480071. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 4100 psi (280 bar), Höchstdruck 5100 psi (350 bar) (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle ISO 3019-1 wie Welle „S“ jedoch für höheres Drehmoment (R). Anbauflansch: ISO 3019-1 2-Loch (C). Durchtrieb: Ohne Durchtrieb (N00).
- Nummer
- R902480071
- Typschlüssel
- GA10VSO28OV/31R-VRC11N00
- Gruppe
- A10VSO 28
- Ausgabe
- 06/2020

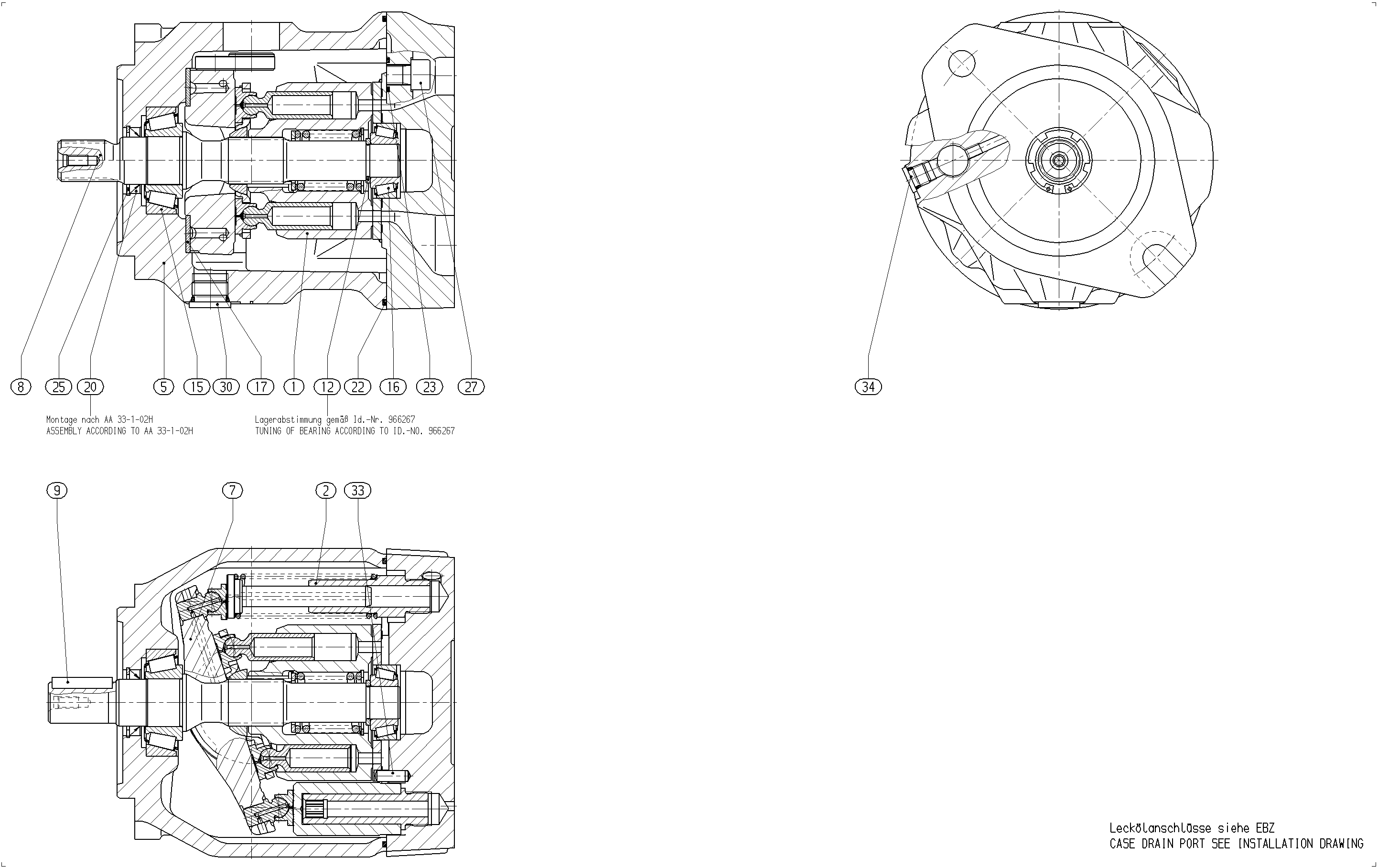

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910974547 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902477447 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R910988995 | PUMP HOUSING | 1 | ||
| 6 | R902483346 | CONNECTION PLATE | 1 | |
| R910961001 | SWASH PLATE Stückliste der Baugruppe →L | 1 | ||
| R902417183 | DRIVE SHAFT | 1 | ||
| 11 | R910744158 | WASHER | 1 | |
| R902400789 | ADJUSTMENT SHIM | 1 | ||
| 14 | R910987890 | STOP RING | 1 | |
| R902438109 | TAPERED-ROLLER BEARING | 1 | ||
| R902438110 | TAPERED-ROLLER BEARING | 1 | ||
| R910902778 | BEARING SHELL | 2 | ||
| R910988019 | SHAFT SEALING RINGD | 1 | ||
| R910976090 | O-RINGD | 1 | ||
| R910241806 | O-RINGD | 4 | ||
| R902403815 | RETAINING RING | 1 | ||
| R910110191 | SOCKET HEAD CAP SCREW | 4 | ||
| R910901969 | SCREW PLUGD | 1 | ||
| 31 | R909831318 | DOUBLE BREAK-OFF PLUG | 1 | |
| R902533908 | STRAIGHT PIN | 1 | ||
| R910764647 | SCREW PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 4100 psi (280 bar), Höchstdruck 5100 psi (350 bar) | A10VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 28 | 28 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle ISO 3019-1 wie Welle „S“ jedoch für höheres Drehmoment | R |
| Anbauflansch | ISO 3019-1 2-Loch | C |
| Durchtrieb | Ohne Durchtrieb | N00 |
