Einheit · AXIAL-PISTON PUMP
P A4VSG 750 HS4 /30L-PPH10KB70NR902480360
Axialkolbenpumpe Bosch Rexroth Baureihe A4VSG, Typschlüssel PA4VSG750HS4/30L-PPH10KB70N, Materialnummer R902480360. Nenngröße: NG 750. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 8-Loch (H). Arbeitsanschluss: SAE-Flanschanschlüsse A und B, auf gleicher Seite, metrisches Befestigungsgewinde metrisches Befestigungsgewinde (10). Durchtriebe: 180, 4-Loch 1 3/4 in 13T 8/16DP (KB7). Ventile: Ohne Ventilblock (0). Filterung: Ohne Filter (N).
- Nummer
- R902480360
- Typschlüssel
- P A4VSG 750 HS4 /30L-PPH10KB70N
- Gruppe
- A4VSG 750
- Ausgabe
- 07/2020

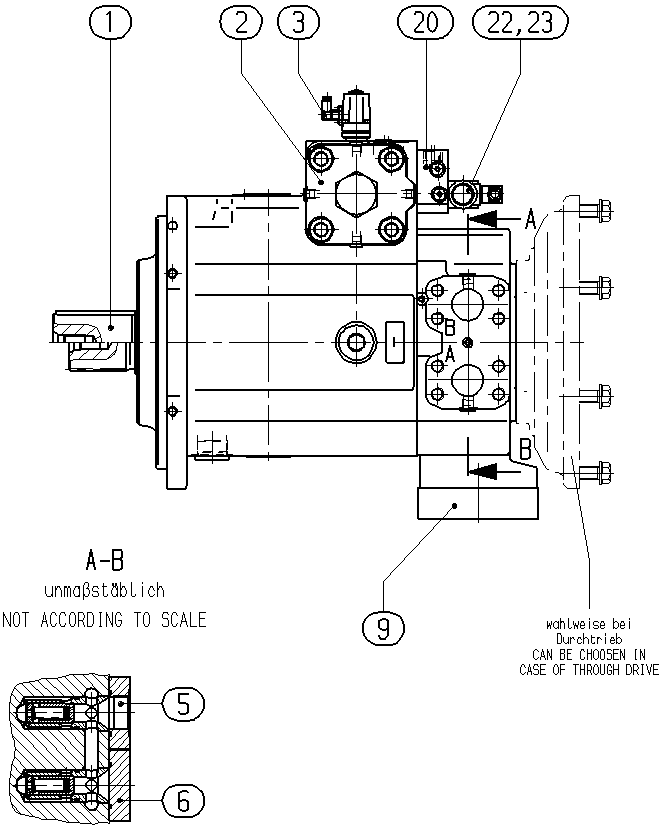

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902480888 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902453898 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R902422923 | INDUCTIVE POS.TRANSDUCER Stückliste der Baugruppe →L | 1 | ||
| R910963731 | VALVE MOUNTING KIT | 1 | ||
| R910963732 | VALVE MOUNTING KIT | 1 | ||
| R910964702 | GASKET Stückliste der Baugruppe →L | 1 | ||
| R902448168 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902437418 | VALVE Stückliste der Baugruppe →L | 1 | ||
| R910785105 | SOCKET HEAD CAP SCREW | 4 | ||
| 61 | R902805710 | SHIPPING PROTECTION | 2 | |
| 62 | R902602207 | SEAL SCREW | 1 | |
| 64 | R902602207 | SEAL SCREW | 1 | |
| 71 | R902538905 | FLANGE COVER Stückliste der Baugruppe →L | 1 | |
| 81 | R902602012 | SEAL SCREW | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 750 | 750 |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 8-Loch | H |
| Arbeitsanschluss | SAE-Flanschanschlüsse A und B, auf gleicher Seite, metrisches Befestigungsgewinde metrisches Befestigungsgewinde | 10 |
| Durchtriebe | 180, 4-Loch 1 3/4 in 13T 8/16DP | KB7 |
| Ventile | Ohne Ventilblock | 0 |
| Filterung | Ohne Filter | N |
