Einheit · AXIAL-PISTON PUMP

AP A10V O 75 DFR1/31R-VSC42K52 -S2906R902480464

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel APA10VO75DFR1/31R-VSC42K52-S2906, Materialnummer R902480464. Nenngröße: NG 75. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten (42). Durchtrieb: 82-2 (A) 3/4 in 11T 16/32DP (K52). Sonderausführung Nr. 2906.

Nummer: R902480464
Typschlüssel: AP A10V O 75 DFR1/31R-VSC42K52 -S2906
Gruppe: A10VO 75
Ausgabe: 07/2020

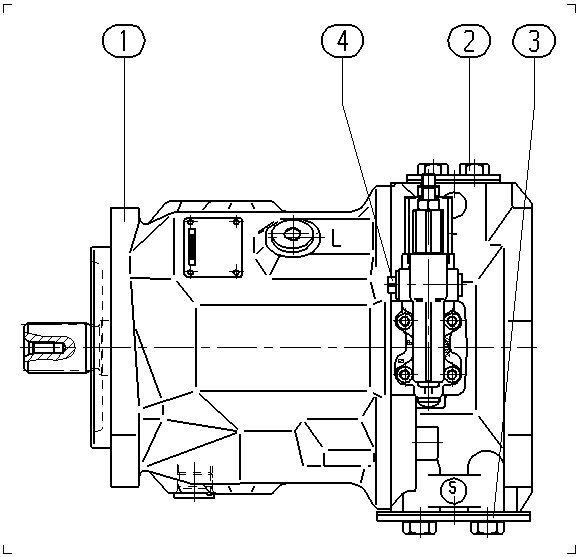

AP A10V O 75 DFR1/31R-VSC42K52 -S2906 — Zeichnung

Nummer	Bezeichnung	Menge
R902480465	AXIAL-PISTON PUMP Stückliste der Baugruppe →L	1
R902400578	FLANGE COVER	1
R902400590	FLANGE COVER	1
R902602014	SEAL SCREW	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	75	75
Regel- und Verstelleinrichtung	mit Förderstromregler X-T verschlossen; mit Spülfunktion	DFR1
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Bei Blick auf Triebwelle rechts	R
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten	42
Durchtrieb	82-2 (A) 3/4 in 11T 16/32DP	K52

Weitere Ausführungen 1

R902479449 AP A10V O 75 DFR1/31R-VSC42K52 -S2904
