Einheit · AXIAL-PISTON PUMP

AP A10V O 45 DFR1/52L-VSC12K68R902480503

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel APA10VO45DFR1/52L-VSC12K68, Materialnummer R902480503. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Durchtrieb: 101-2 (B) 7/8 in 13T 16/32DP (K68).

Nummer: R902480503
Typschlüssel: AP A10V O 45 DFR1/52L-VSC12K68
Gruppe: A10VO 45
Ausgabe: 06/2020

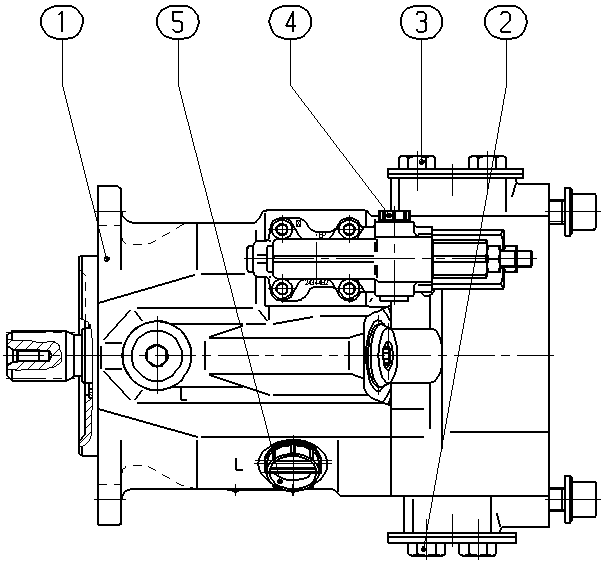

AP A10V O 45 DFR1/52L-VSC12K68 — Zeichnung

Nummer	Bezeichnung	Menge
R902480504	AXIAL-PISTON PUMP Stückliste der Baugruppe →L	1
R902400578	FLANGE COVER	1
R902400586	FLANGE COVER	1
R902602014	SEAL SCREW	1
R902603190	SEAL SCREW	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	45	45
Regel- und Verstelleinrichtung	mit Förderstromregler X-T verschlossen mit Spülfunktion	DFR1
Baureihe	Baureihe 5, Index 2	52
Drehrichtung	Bei Blick auf Triebwelle links	L
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend	12
Durchtrieb	101-2 (B) 7/8 in 13T 16/32DP	K68

Parameter aus dem Typschlüssel

Weitere Ausführungen 16
