Einheit · BASE UNIT
G A20V O 60 OV /10R-VSD24K68 -S2086R902480574
Grundeinheit Bosch Rexroth Baureihe A20VO, Typschlüssel GA20VO60OV/10R-VSD24K68-S2086, Materialnummer R902480574. Nenngröße: NG 60. Axialkolbeneinheit: Schrägscheinbenbauart, verstellbar (Back to Back Ausführung) (A20V). Betriebsart: Doppelpumpe, offener Kreislauf (O). Drehrichtungen: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle ISO 3019-1 (S). Anbauflansch: ISO 3019-1 4-Loch (D). Arbeitsanschluss: SAE Flansche, zweimal Anschluss B und einmal Anschluss S seitlich gegenüber, Befestigungsgewinde metrisch (24). Durchtrieb: 101-2 (B) 7/8 in 13T 16/32DP (K68). Sonderausführung Nr. 2086.
- Nummer
- R902480574
- Typschlüssel
- G A20V O 60 OV /10R-VSD24K68 -S2086
- Gruppe
- A20VO 60
- Ausgabe
- 06/2020

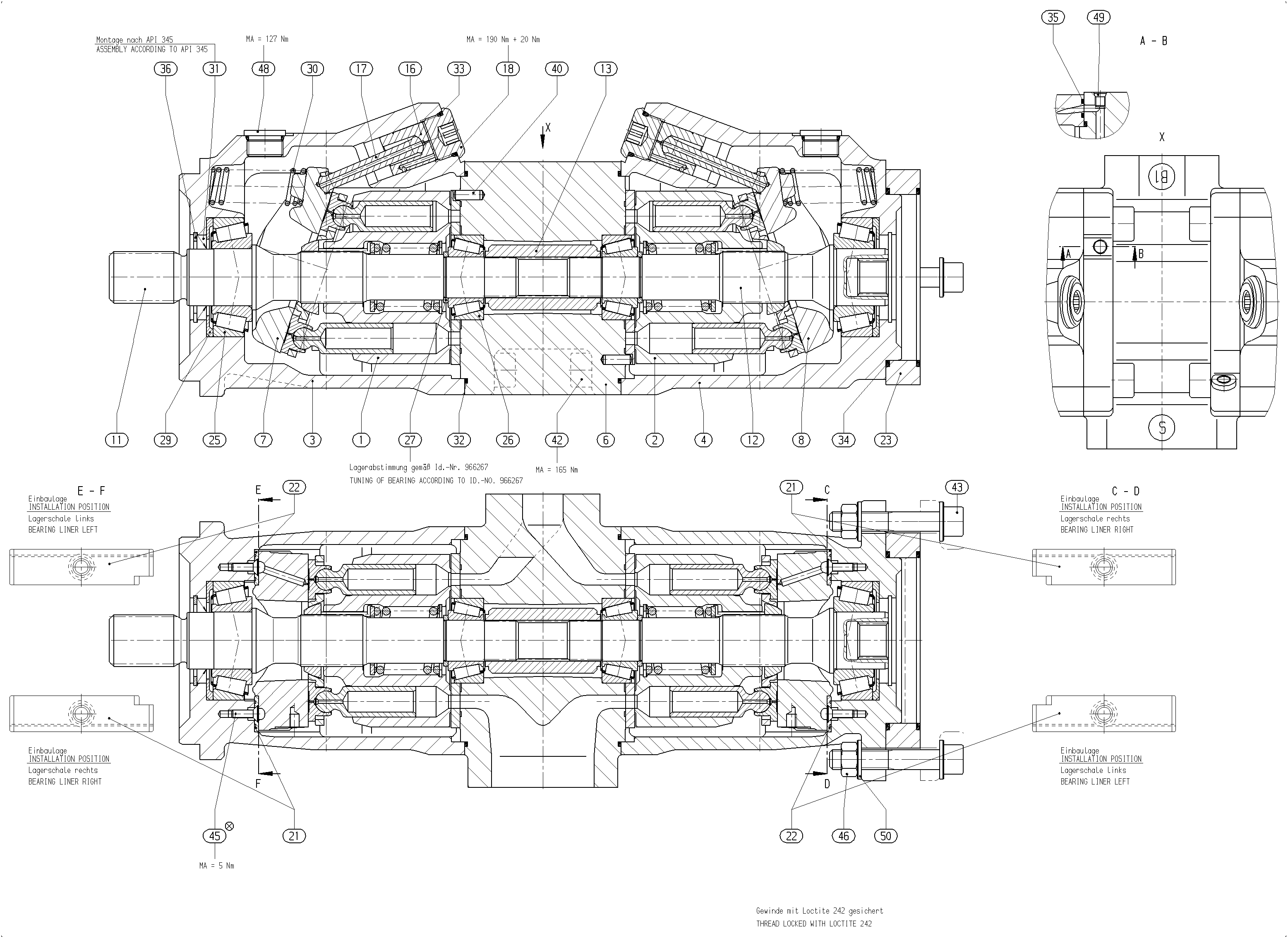

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902454130 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902454129 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902420884 | PUMP HOUSING | 1 | ||
| R902419467 | PUMP HOUSING | 1 | ||
| R902546033 | CONNECTION PLATE | 1 | ||
| R902437115 | SWASH PLATE | 1 | ||
| R902437116 | SWASH PLATE | 1 | ||
| R910994407 | DRIVE SHAFT | 1 | ||
| R902413429 | DRIVE SHAFT | 1 | ||
| R910979644 | SPLINED COUPLING | 1 | ||
| R902438263 | ADJUSTING PISTON | 2 | ||
| R902439068 | PISTON ROD | 2 | ||
| R902447575 | SCREW PLUG Stückliste der Baugruppe →LD | 2 | ||
| R902413637 | BEARING SHELLD | 2 | ||
| R902413636 | BEARING SHELL | 2 | ||
| R902468985 | ADAPTER FLANGED | 1 | ||
| R910720224 | TAPERED-ROLLER BEARING | 2 | ||
| R910973501 | TAPERED-ROLLER BEARING | 2 | ||
| R910966528 | ADJUSTMENT SHIM | 2 | ||
| R910989235 | STOP RING | 2 | ||
| R910973548 | COMPRESSION SPRING | 2 | ||
| R909831661 | SHAFT SEALING RING | 1 | ||
| R913050498 | O-RING | 2 | ||
| R910640182 | O-RING | 2 | ||
| R910942133 | R-RING | 4 | ||
| R910941918 | RETAINING RING | 1 | ||
| R902533908 | STRAIGHT PIN | 2 | ||
| R910402303 | SOCKET HEAD CAP SCREW | 8 | ||
| R910109851 | SOCKET HEAD CAP SCREW | 2 | ||
| R910993660 | COUNTERSUNK-HEAD SCREW | 4 | ||
| R910105309 | HEXAGON NUT | 2 | ||
| R910967343 | SCREW PLUG | 2 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 3 | ||
| R902650190 | WASHER | 4 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheinbenbauart, verstellbar (Back to Back Ausführung) | A20V |
| Betriebsart | Doppelpumpe, offener Kreislauf | O |
| Nenngröße (NG) | 60 | 60 |
| Baureihe | Baureihe 1, Index 0 | 10 |
| Drehrichtungen | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle ISO 3019-1 | S |
| Anbauflansch | ISO 3019-1 4-Loch | D |
| Arbeitsanschluss | SAE Flansche, zweimal Anschluss B und einmal Anschluss S seitlich gegenüber, Befestigungsgewinde metrisch | 24 |
| Durchtrieb | 101-2 (B) 7/8 in 13T 16/32DP | K68 |
