Einheit · AXIAL-PISTON PUMP
AL A10VSO 28 DFLR/31R-VRA12N00R902481024
Axialkolbenpumpe Bosch Rexroth Baureihe A10VSO, Typschlüssel ALA10VSO28DFLR/31R-VRA12N00, Materialnummer R902481024. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle ISO 3019-1 wie Welle „S“ jedoch für höheres Drehmoment (R). Anbauflansch: ISO 3019-2 2-Loch (A). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend (12). Durchtrieb: Ohne Durchtrieb (N00).
- Nummer
- R902481024
- Typschlüssel
- AL A10VSO 28 DFLR/31R-VRA12N00
- Gruppe
- A10VSO 28
- Ausgabe
- 06/2020

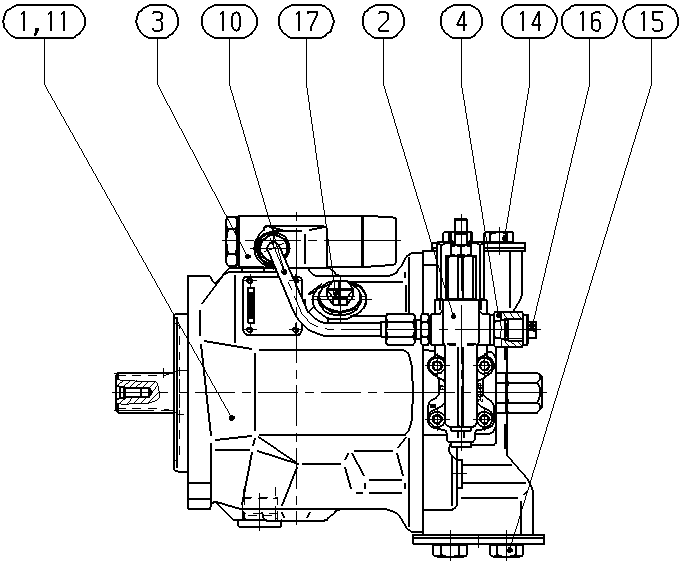

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902450473 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902450439 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533217 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910932943 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R910963863 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R902420487 | POWER DIAGRAM | 1 | ||
| R902400574 | FLANGE COVER | 1 | ||
| R902400582 | FLANGE COVER | 1 | ||
| R902602008 | SEAL SCREW | 1 | ||
| R902602010 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 28 | 28 |
| Regel- und Verstelleinrichtung | Druck-Förderstrom-Leistungsregler | DFLR |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle ISO 3019-1 wie Welle „S“ jedoch für höheres Drehmoment | R |
| Anbauflansch | ISO 3019-2 2-Loch | A |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend | 12 |
| Durchtrieb | Ohne Durchtrieb | N00 |
