Einheit · AXIAL-PISTON PUMP
A A10V O 45ED 72/31L-VSC12N00H -SO381R902481761
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO45ED72/31L-VSC12N00H-SO381, Materialnummer R902481761. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Druckabschneidung elektrisch U = 24 V (ED72). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: Ohne Durchtrieb (N00). Stecker für Magnete: 14 Mit elektrischem Schwenkwinkelsenratiometrisch sor PAL Versorgung U = 5V DC (H). Sonderausführung Nr. 381.
- Nummer
- R902481761
- Typschlüssel
- A A10V O 45ED 72/31L-VSC12N00H -SO381
- Gruppe
- A10VO 45
- Ausgabe
- 06/2020

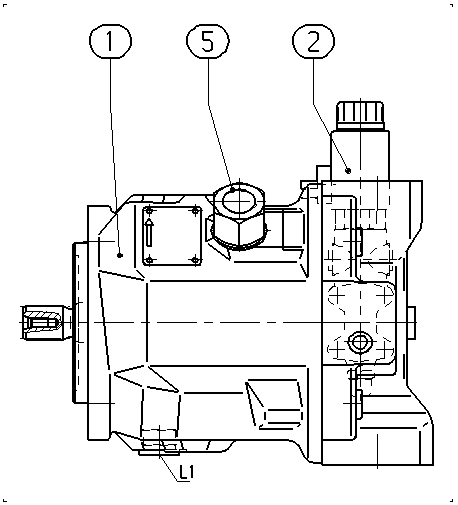

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910974788 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902533434 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910934572 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| 70 | R902421945 | SHIPPING PROTECTION | 1 | |
| 71 | R902421948 | SHIPPING PROTECTION | 1 | |
| 72 | R902602011 | SEAL SCREW | 1 | |
| 75 | R909830326 | NAMEPLATE | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 45 | 45 |
| Regel- und Verstelleinrichtung | mit Druckabschneidung elektrisch U = 24 V | ED72 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb | 12 |
| Durchtrieb | Ohne Durchtrieb | N00 |
| Stecker für Magnete | 14 Mit elektrischem Schwenkwinkelsenratiometrisch sor PAL Versorgung U = 5V DC | H |
Weitere Ausführungen 7
- R902476509 A A10V O 45ED 72/31L-VSC12N00H
- R902459502 A A10V O 45ED 72/31L-VSC12N00H -SO413
- R902564663 AL A10V O 45ED 72/31L-VSC12N00H -S5024
- R902572286 AL A10V O 45ED 72/31L-VSC12N00H -S5024
- R902481760 AL A10V O 45ED 72/31L-VSC12N00H -SO381
- R902459501 AL A10V O 45ED 72/31L-VSC12N00H -SO413
- R902463796 AP A10V O 45ED 72/31L-VSC12N00H -SO413
