Einheit · AXIAL-PISTON PUMP
A A10VSO 71 DRS /32L-VSB22U15 -SO157R902481943
Axialkolbenpumpe Bosch Rexroth Baureihe A10VSO, Typschlüssel AA10VSO71DRS/32L-VSB22U15-SO157, Materialnummer R902481943. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen (DRS). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle Standardwelle ISO 3019-1 (S). Anbauflansch: ISO 3019-2, 4-Loch (B). Anschluss: SAE-Flanschanschlüsse Befestigungsgewinde metrisch. oben, unten, gegenüberliegend, mit Universaldurchtrieb ohne Pulsationsdämpfung (22). Triebwerksausführung: High-Speed mit Anschlussplattenausführung 22U (S).
- Nummer
- R902481943
- Typschlüssel
- A A10VSO 71 DRS /32L-VSB22U15 -SO157
- Gruppe
- A10VSO 71
- Ausgabe
- 06/2020

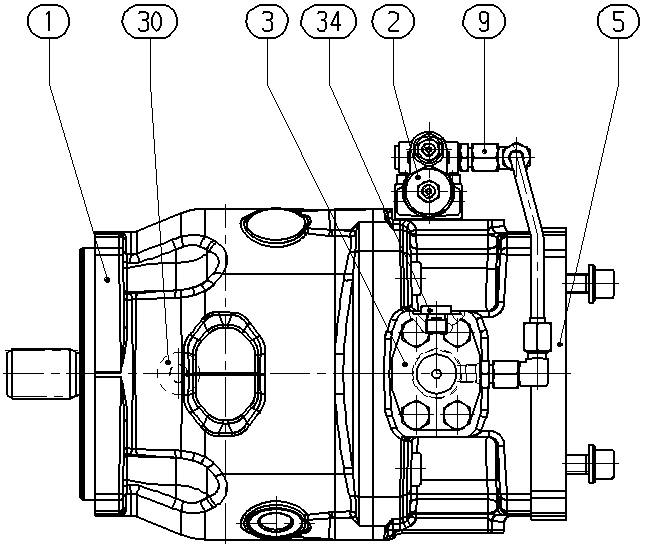

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902482617 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902450439 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902481945 | ORIFICE FLANGE Stückliste der Baugruppe →L | 1 | ||
| R902482578 | ATTACHMENT KIT | 1 | ||
| R902481946 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R909156654 | SCREW PLUG | 1 | ||
| R913011609 | SCREW PLUG | 1 | ||
| 70 | R902421945 | SHIPPING PROTECTION | 1 | |
| 71 | R902421949 | SHIPPING PROTECTION | 1 | |
| 72 | R902602011 | SEAL SCREW | 1 | |
| 73 | R902602008 | SEAL SCREW | 1 | |
| 74 | R902601560 | FLANGE COVER | 1 | |
| 75 | R909830326 | NAMEPLATE | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 71 | 71 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen | DRS |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle Standardwelle ISO 3019-1 | S |
| Anbauflansch | ISO 3019-2, 4-Loch | B |
| Anschluss | SAE-Flanschanschlüsse Befestigungsgewinde metrisch. oben, unten, gegenüberliegend, mit Universaldurchtrieb ohne Pulsationsdämpfung | 22 |
| Triebwerksausführung | High-Speed mit Anschlussplattenausführung 22U | S |
