Einheit · AXIAL-PISTON PUMP
AH A10V O 45ED 72/52R-VCC12N00P -S1457R902482092
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AHA10VO45ED72/52R-VCC12N00P-S1457, Materialnummer R902482092. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: elektrisch U = 24 V (ED72). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Kegelwelle mit Passfeder und UNF-Gewindebolzen nicht für Durchtrieb (C). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Durchtrieb: Ohne Durchtrieb (N00). Stecker für Magnete: DEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen) (P). Sonderausführung Nr. 1457.
- Nummer
- R902482092
- Typschlüssel
- AH A10V O 45ED 72/52R-VCC12N00P -S1457
- Gruppe
- A10VO 45
- Ausgabe
- 07/2020

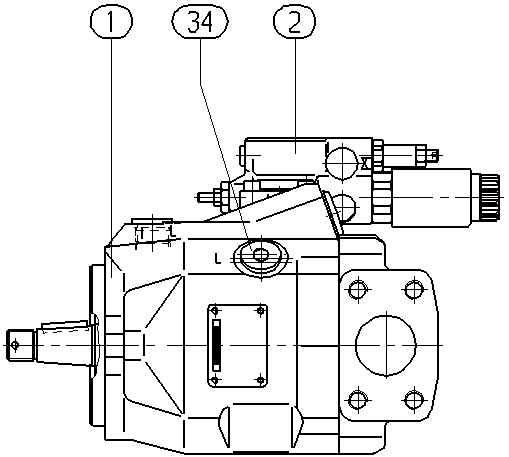

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902482048 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902533400 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910967343 | SCREW PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 45 | 45 |
| Regel- und Verstelleinrichtung | elektrisch U = 24 V | ED72 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Kegelwelle mit Passfeder und UNF-Gewindebolzen nicht für Durchtrieb | C |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend | 12 |
| Durchtrieb | Ohne Durchtrieb | N00 |
| Stecker für Magnete | DEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen) | P |
