Einheit · AXIAL-PISTON MOTOR
A A6V M 355 HD3 /63W2-VZH010 AESO129R902482099
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel AA6VM355HD3/63W2-VZH010AESO129, Materialnummer R902482099. Nenngröße: NG 355. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung hydraulisch ΔpSt = 35 bar (HD3). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Einstellbereiche für Schluckvolumen: Vg min > 0.4 Vg max bis 0.8 Vg max Vg max = Vg max bis 0.8 Vg max (2). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: ISO 3019-2 8-Loch (H). Arbeitsanschluss: SAE-Arbeitsanschlüsse Ohne Ventil 0 A und B hinten 01 (010). Regelbeginn: bei Vg min (Standard bei HA) (A). Sonderausführung Nr. 129.
- Nummer
- R902482099
- Typschlüssel
- A A6V M 355 HD3 /63W2-VZH010 AESO129
- Gruppe
- A6VM 355
- Ausgabe
- 06/2020

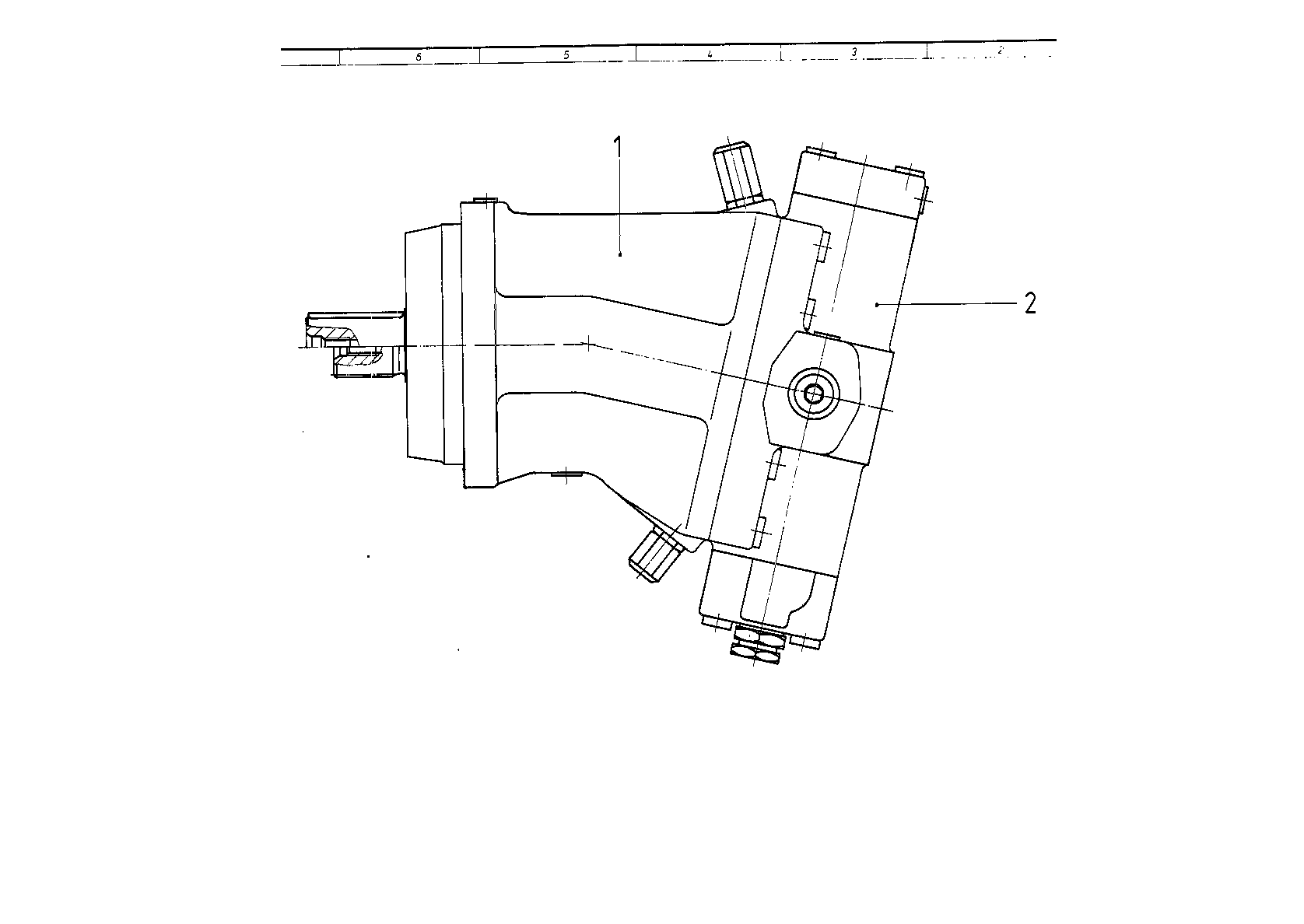

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| 1 | R910998628 | AXIAL-PISTON MOTOR Stückliste der Baugruppe →L | 1 | |
| 2 | R902482100 | CONTROL Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 355 | 355 |
| Regel- und Verstelleinrichtung | Proportionalverstellung hydraulisch ΔpSt = 35 bar | HD3 |
| Baureihe | Baureihe 6, Index 3 | 63 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Einstellbereiche für Schluckvolumen | Vg min > 0.4 Vg max bis 0.8 Vg max Vg max = Vg max bis 0.8 Vg max | 2 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | ISO 3019-2 8-Loch | H |
| Arbeitsanschluss | SAE-Arbeitsanschlüsse Ohne Ventil 0 A und B hinten 01 | 010 |
| Regelbeginn | bei Vg min (Standard bei HA) | A |
