Einheit · AXIAL-PISTON PUMP

A A10V O63EK1DS/53L-VSD62N00P -S3010R902482723

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO63EK1DS/53L-VSD62N00P-S3010, Materialnummer R902482723. Nenngröße: NG 63. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck- Förderstromregelung mit U = 12 V Reglerabschaltung (Load Sensing) X-T verschlossen (EK1DS). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 4-Loch (D). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend (62). Durchtrieb: Ohne Durchtrieb (N00). Stecker für Magnete: DEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen) (P). Sonderausführung Nr. 3010.

Nummer
R902482723
Typschlüssel
A A10V O63EK1DS/53L-VSD62N00P -S3010
Gruppe
A10VO 63
Ausgabe
06/2020

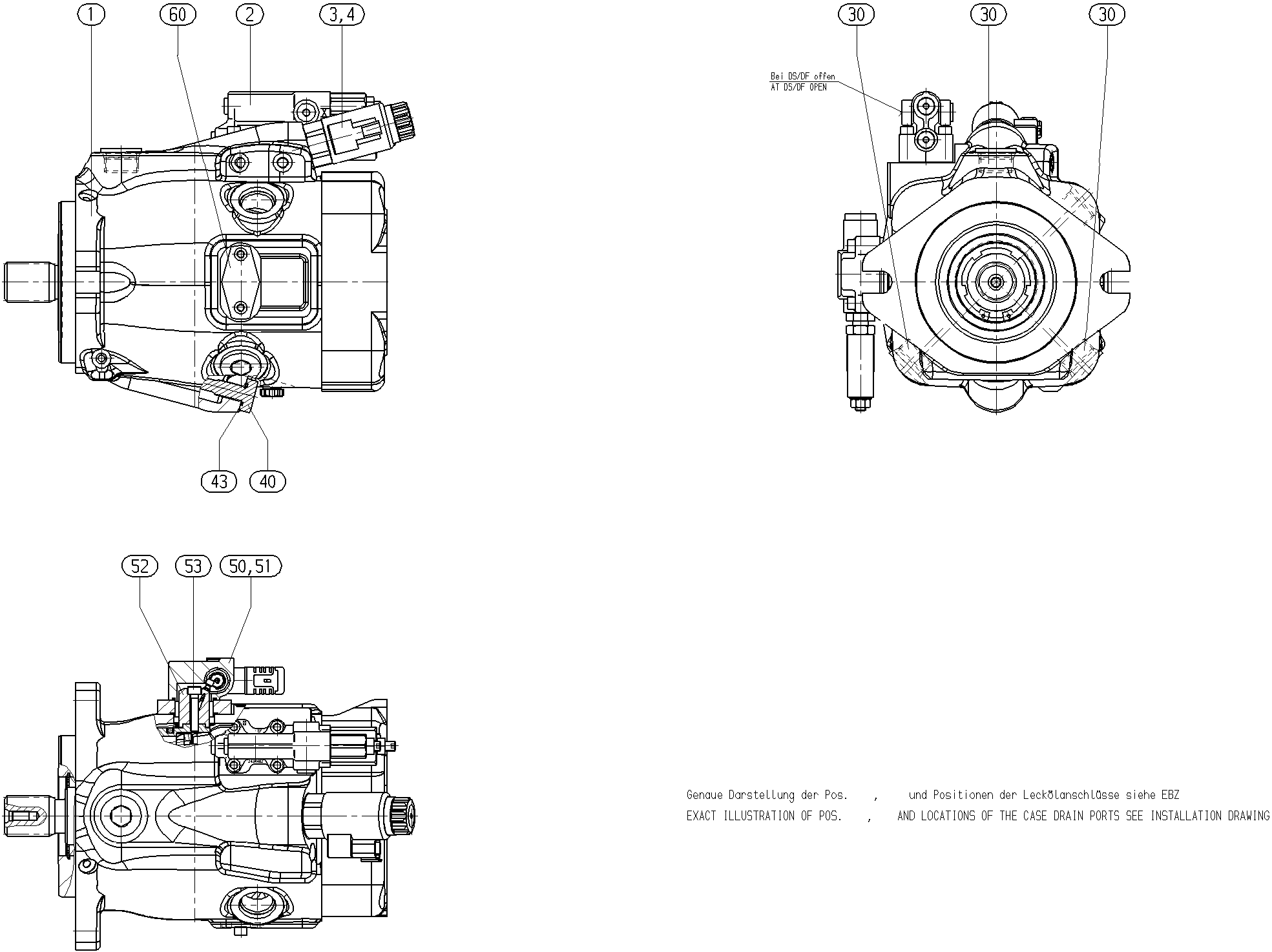

A A10V O63EK1DS/53L-VSD62N00P -S3010 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902482724BASE UNIT Stückliste der Baugruppe →L1
R902450439CONTROL VALVE Stückliste der Baugruppe →L1
R902438427CONTROL VALVE Stückliste der Baugruppe →L1
R902438532ADJUSTING PIECE Stückliste der Baugruppe →L1
R910967343SCREW PLUG2
R902427032STOP SCREW1
R910804886O-RING1
R910986163VALVE1
R910109339SOCKET HEAD CAP SCREW2
R910986150CARRIER1
R910109339SOCKET HEAD CAP SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)6363
Regel- und VerstelleinrichtungDruck- Förderstromregelung mit U = 12 V Reglerabschaltung (Load Sensing) X-T verschlossenEK1DS
BaureiheBaureihe 5, Index 353
DrehrichtungBei Blick auf Triebwelle linksL
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 4-LochD
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend62
DurchtriebOhne DurchtriebN00
Stecker für MagneteDEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen)P

Weitere Ausführungen 8
