Einheit · AXIAL-PISTON PUMP

A A10VSO 45 DR /31R-VPA12M10R902482769

Axialkolbenpumpe Bosch Rexroth Baureihe A10VSO, Typschlüssel AA10VSO45DR/31R-VPA12M10, Materialnummer R902482769. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druckregler hydraulisch (DR). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885 (P). Anbauflansch: ISO 3019-2 2-Loch (A). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend (12).

Nummer: R902482769
Typschlüssel: A A10VSO 45 DR /31R-VPA12M10
Gruppe: A10VSO 45
Ausgabe: 06/2020

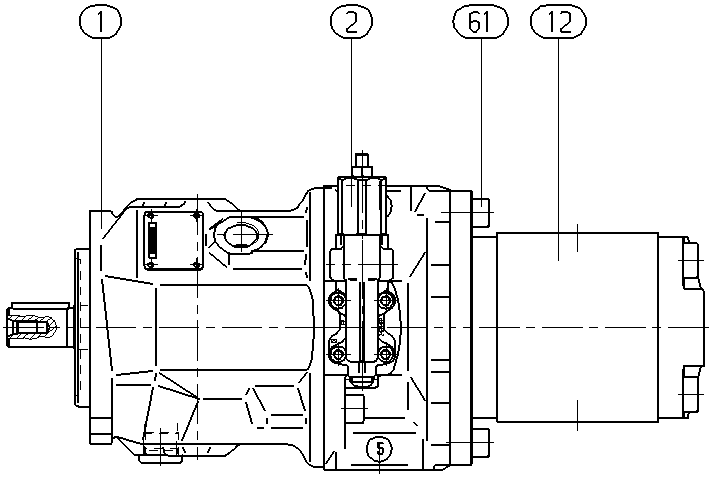

A A10VSO 45 DR /31R-VPA12M10 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R902482774	AXIAL-PISTON PUMP Stückliste der Baugruppe →L	1
	0510725181	HYDRAULIC GEAR PUMPL	1
	R910109762	SOCKET HEAD CAP SCREW	2
70	R902421945	SHIPPING PROTECTION	1
71	R902421948	SHIPPING PROTECTION	1
72	R902602011	SEAL SCREW	1
75	R909830326	NAMEPLATE	1
76	R902421944	SHIPPING PROTECTION	1
77	R902421945	SHIPPING PROTECTION	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar	A10VS
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	45	45
Regel- und Verstelleinrichtung	Druckregler hydraulisch	DR
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Blick auf Triebwelle rechts	R
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Zylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885	P
Anbauflansch	ISO 3019-2 2-Loch	A
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend	12

Weitere Ausführungen 1

R902482770 AL A10VSO 45 DR /31R-VPA12M10
