Einheit · AXIAL-PISTON MOTOR
AL A10F E 11 /52W-VCH16N000 -S2446R902483028
Axialkolbenmotor Bosch Rexroth Baureihe A10FM, Typschlüssel ALA10FE11/52W-VCH16N000-S2446, Materialnummer R902483028. Nenngröße: NG 11. Axialkolbeneinheit: Schrägscheibenbauart, konstant, Nenndruck 280 bar (4100 psi), Höchstdruck (A10F). Betriebsart: Motor, Einschubausführung, offener und geschlossener Kreislauf (E). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Konische Welle mit Passfeder und Gewindebolzen (C). Anbauflansch: 8-Loch Spezialflansch (H). Arbeitsanschluss: Gewindeanschluss A und B seitlich; Gewindeanschluss nach DIN 3852-1 gleiche Seite metrisch (16N00). Ventile: Ohne Ventil (0). Sonderausführung Nr. 2446.
- Nummer
- R902483028
- Typschlüssel
- AL A10F E 11 /52W-VCH16N000 -S2446
- Gruppe
- A10FE 11
- Ausgabe
- 06/2020

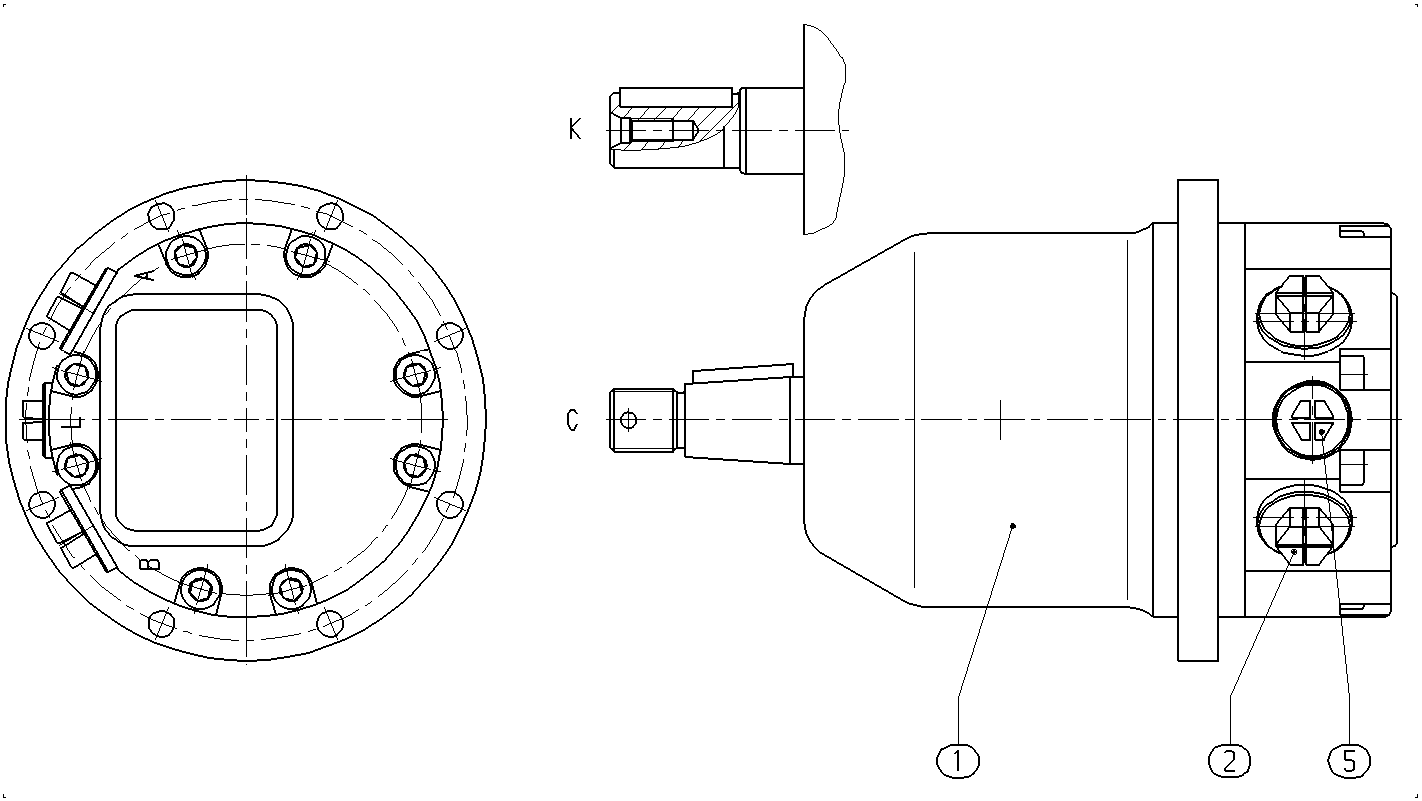

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902482847 | AXIAL-PISTON MOTOR Stückliste der Baugruppe →L | 1 | ||
| R902602010 | SEAL SCREW | 2 | ||
| R902602008 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, konstant, Nenndruck 280 bar (4100 psi), Höchstdruck | A10F |
| Betriebsart | Motor, Einschubausführung, offener und geschlossener Kreislauf | E |
| Nenngröße (NG) | 11 | 11 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Konische Welle mit Passfeder und Gewindebolzen | C |
| Anbauflansch | 8-Loch Spezialflansch | H |
| Arbeitsanschluss | Gewindeanschluss A und B seitlich; Gewindeanschluss nach DIN 3852-1 gleiche Seite metrisch | 16N00 |
| Ventile | Ohne Ventil | 0 |
