Einheit · AXIAL-PISTON PUMP

AL A10V O 45 DFLR/31R-VSC12K01 -SO659R902483247

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO45DFLR/31R-VSC12K01-SO659, Materialnummer R902483247. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: 82-2 (A) 5/8 in 9T 16/32DP (K01). Sonderausführung Nr. 659.

Nummer: R902483247
Typschlüssel: AL A10V O 45 DFLR/31R-VSC12K01 -SO659
Gruppe: A10VO 45
Ausgabe: 06/2020

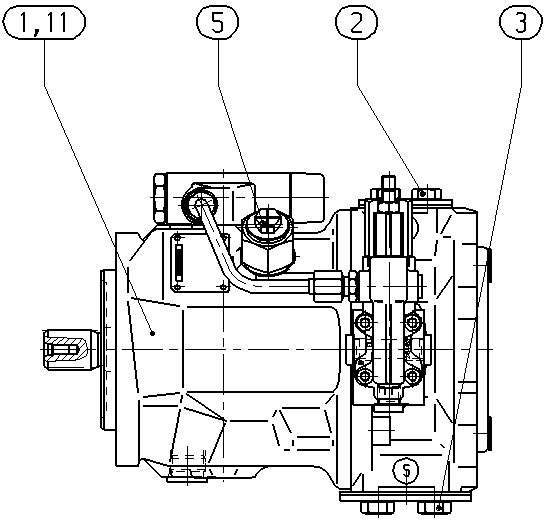

AL A10V O 45 DFLR/31R-VSC12K01 -SO659 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R902483248	AXIAL-PISTON PUMP Stückliste der Baugruppe →L	1
	R902400578	FLANGE COVER	1
	R902400586	FLANGE COVER	1
4	R902602008	SEAL SCREW	1
	R902602011	SEAL SCREW	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	45	45
Regel- und Verstelleinrichtung	Druck-Förderstrom-Leistungsregler	DFLR
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Bei Blick auf Triebwelle rechts	R
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb	12
Durchtrieb	82-2 (A) 5/8 in 9T 16/32DP	K01

Parameter aus dem Typschlüssel

Weitere Ausführungen 12
