Einheit · AXIAL-PISTON PUMP
A A10V O 74 DFLR/31R-VSC42K04 -S3037R902483269
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO74DFLR/31R-VSC42K04-S3037, Materialnummer R902483269. Nenngröße: NG 74. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten (42). Durchtrieb: 101-2 (B) 1 in 15T 16/32DP (K04). Sonderausführung Nr. 3037.
- Nummer
- R902483269
- Typschlüssel
- A A10V O 74 DFLR/31R-VSC42K04 -S3037
- Gruppe
- A10VO 74
- Ausgabe
- 06/2020

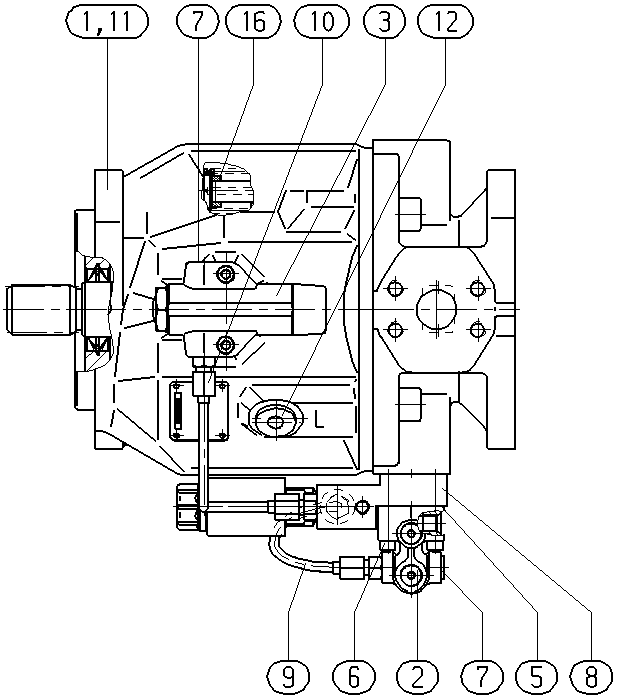

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902483326 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902533493 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533936 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902434482 | SEAL | 1 | ||
| R910478474 | SOCKET HEAD CAP SCREW | 4 | ||
| R910764647 | SCREW PLUG | 3 | ||
| R902483357 | VALVE PLATE Stückliste der Baugruppe →L | 1 | ||
| R902417495 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R902417491 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R902483372 | POWER DIAGRAM | 1 | ||
| R910967343 | SCREW PLUG | 1 | ||
| R910918061 | SIDE MARKER RING | 1 | ||
| 51 | R909154493 | SAFETY CAP | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 74 | 74 |
| Regel- und Verstelleinrichtung | Druck-Förderstrom-Leistungsregler | DFLR |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten | 42 |
| Durchtrieb | 101-2 (B) 1 in 15T 16/32DP | K04 |
