Einheit · AXIAL-PISTON MOTOR
AL A6VLM 500 HA2 /63L2-VZH027F A-SO221R902483636
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel ALA6VLM500HA2/63L2-VZH027FA-SO221, Materialnummer R902483636. Nenngröße: NG 500. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Triebwellenlager: Long-Life Lagerung (L). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Automatische Verstellung, hochdruckabhängig mit Druckanstieg Δp = 100 bar (HA2). Einstellbereiche für Schluckvolumen: Vg min > 0.4 Vg max bis 0.8 Vg max Vg max = Vg max bis 0.8 Vg max (2). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: ISO 3019-2 8-Loch (H). Arbeitsanschluss: SAE-Arbeitsanschlüsse A und B seitlich, gegenüberliegend Spül- und Speisedruckventil angebaut 7 (027). Regelbeginn: bei Vg min (Standard bei HA) (A). Standard-/Sonderausführung: Sonderausführung (-S). Sonderausführung Nr. 221.
- Nummer
- R902483636
- Typschlüssel
- AL A6VLM 500 HA2 /63L2-VZH027F A-SO221
- Gruppe
- A6VLM 500
- Ausgabe
- 06/2020

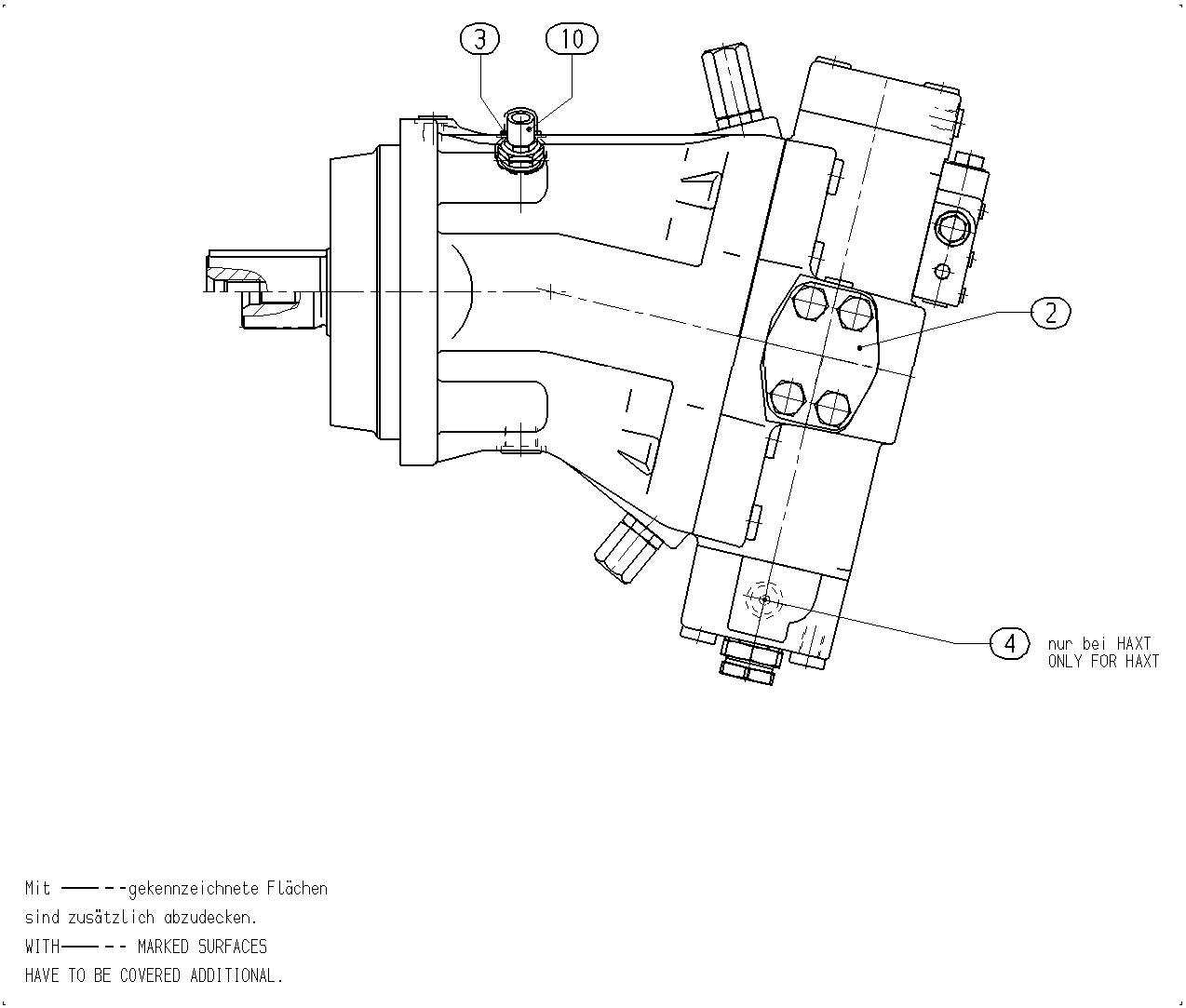

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| 1 | R902483638 | AXIAL-PISTON MOTOR Stückliste der Baugruppe →L | 1 | |
| R902400588 | FLANGE COVER | 2 | ||
| R902602013 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Triebwellenlager | Long-Life Lagerung | L |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 500 | 500 |
| Regel- und Verstelleinrichtung | Automatische Verstellung, hochdruckabhängig mit Druckanstieg Δp = 100 bar | HA2 |
| Baureihe | Baureihe 6, Index 3 | 63 |
| Einstellbereiche für Schluckvolumen | Vg min > 0.4 Vg max bis 0.8 Vg max Vg max = Vg max bis 0.8 Vg max | 2 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | ISO 3019-2 8-Loch | H |
| Arbeitsanschluss | SAE-Arbeitsanschlüsse A und B seitlich, gegenüberliegend Spül- und Speisedruckventil angebaut 7 | 027 |
| Regelbeginn | bei Vg min (Standard bei HA) | A |
| Standard-/Sonderausführung | Sonderausführung | -S |
