Einheit · AXIAL-PISTON PUMP
AH A10V O100EK2DS/32L-VUC11N00 -S3061R902483904
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AHA10VO100EK2DS/32L-VUC11N00-S3061, Materialnummer R902483904. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck- Förderstromregelung mit Reglerabschaltung (Load Sensing) U = 24 V (EK2DS). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet (U). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde metrisch hinnicht für Durchtrieb nach ISO 6162 ten metrisch (11). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 3061.
- Nummer
- R902483904
- Typschlüssel
- AH A10V O100EK2DS/32L-VUC11N00 -S3061
- Gruppe
- A10VO 100
- Ausgabe
- 06/2020

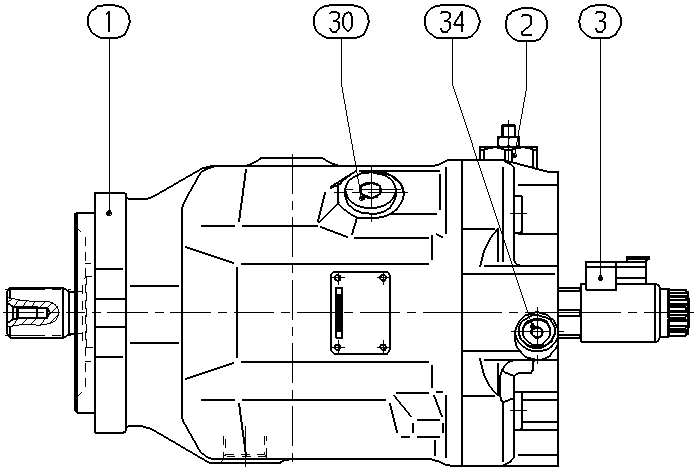

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902459357 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902477972 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902450091 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910967351 | SCREW PLUG | 1 | ||
| R909157039 | SCREW PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 100 | 100 |
| Regel- und Verstelleinrichtung | Druck- Förderstromregelung mit Reglerabschaltung (Load Sensing) U = 24 V | EK2DS |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet | U |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse Befestigungsgewinde metrisch hinnicht für Durchtrieb nach ISO 6162 ten metrisch | 11 |
| Durchtrieb | Ohne Durchtrieb | N00 |
Weitere Ausführungen 11
- R902478116 A A10V O100EK2DS /32L-VUC11N00 -S2860
- R902459363 AH A10V O100EK2DS/32L-VUC11N00 -S2324
- R902497985 AH A10V O100EK2DS/32L-VUC11N00 -S3620
- R902453877 AHA10VO100EK2DS/32L-VUC11N00-S2212
- R902478117 AL A10V O100EK2DS /32L-VUC11N00 -S2860
- R902459364 AP A10V O100EK2DS/32L-VUC11N00 -S2324
- R992000878 AP A10V O100EK2DS/32L-VUC11N00 -S2324
- R902483903 AP A10V O100EK2DS/32L-VUC11N00 -S3061
- R902497984 AP A10V O100EK2DS/32L-VUC11N00 -S3620
- R992000992 AP A10V O100EK2DS/32L-VUC11N00 -S3620
- R902453876 APA10VO100EK2DS/32L-VUC11N00-S2212
