Einheit · AXIAL-PISTON PUMP
A A10V O 45 DFLR/31R-VUC12N00 -S3076R902484312
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO45DFLR/31R-VUC12N00-S3076, Materialnummer R902484312. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. reduzierter Durchmesser; bedingt für Durchtrieb geeignet (U). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 3076.
- Nummer
- R902484312
- Typschlüssel
- A A10V O 45 DFLR/31R-VUC12N00 -S3076
- Gruppe
- A10VO 45
- Ausgabe
- 06/2020

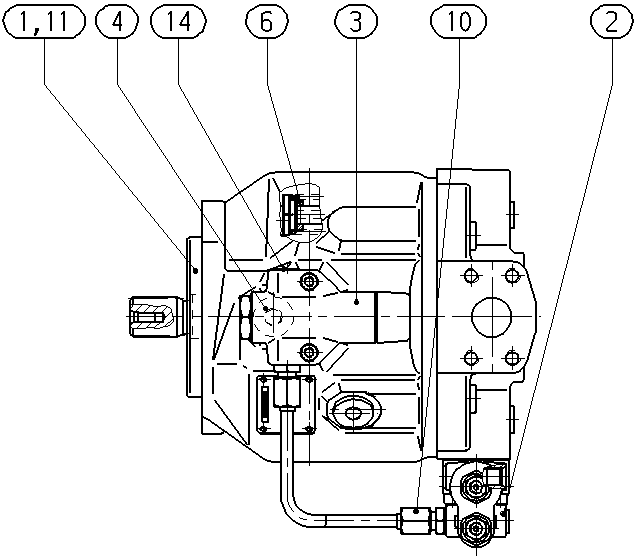

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902484296 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902535527 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533217 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910967343 | SCREW PLUG | 1 | ||
| R910918078 | SIDE MARKER RING | 1 | ||
| R910960164 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R902468380 | POWER DIAGRAM | 1 | ||
| R910764647 | SCREW PLUG | 1 | ||
| 70 | R902421945 | SHIPPING PROTECTION | 1 | |
| 71 | R902421948 | SHIPPING PROTECTION | 1 | |
| 73 | R902602014 | SEAL SCREW | 1 | |
| 75 | R909830326 | NAMEPLATE | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 45 | 45 |
| Regel- und Verstelleinrichtung | Druck-Förderstrom-Leistungsregler | DFLR |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. reduzierter Durchmesser; bedingt für Durchtrieb geeignet | U |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb | 12 |
| Durchtrieb | Ohne Durchtrieb | N00 |
Weitere Ausführungen 7
- R902482736 A A10V O 45 DFLR/31R-VUC12N00
- R902501766 A A10V O 45 DFLR/31R-VUC12N00
- R902565987 A A10V O 45 DFLR/31R-VUC12N00
- R902486408 A A10V O 45 DFLR/31R-VUC12N00 ES1413
- R902552431 A A10V O 45 DFLR/31R-VUC12N00 –S1708
- R902501763 AL A10V O 45 DFLR/31R-VUC12N00
- R902484311 AL A10V O 45 DFLR/31R-VUC12N00 -S3076
