Einheit · BASE UNIT
GHA4VSO500K/30L-VZH25K99R902485960
Grundeinheit Bosch Rexroth Baureihe A4VSO, Typschlüssel GHA4VSO500K/30L-VZH25K99, Materialnummer R902485960. Nenngröße: NG 500. Druckflüssigkeit: High-speed Version (H). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch (A4VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtungen: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) / HFD-Betrieb (V). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 8-Loch (H). Arbeitsanschluss: Standardausführung Befestigungsgewinde, Anschluss B und S: SAE-Flansch seitlich, um 90° versetzt, 2. Druckanschluss B bei Auslieferung mit Flanschplatte, metrisch (25).
- Nummer
- R902485960
- Typschlüssel
- GHA4VSO500K/30L-VZH25K99
- Gruppe
- A4VSO 500
- Ausgabe
- 06/2020

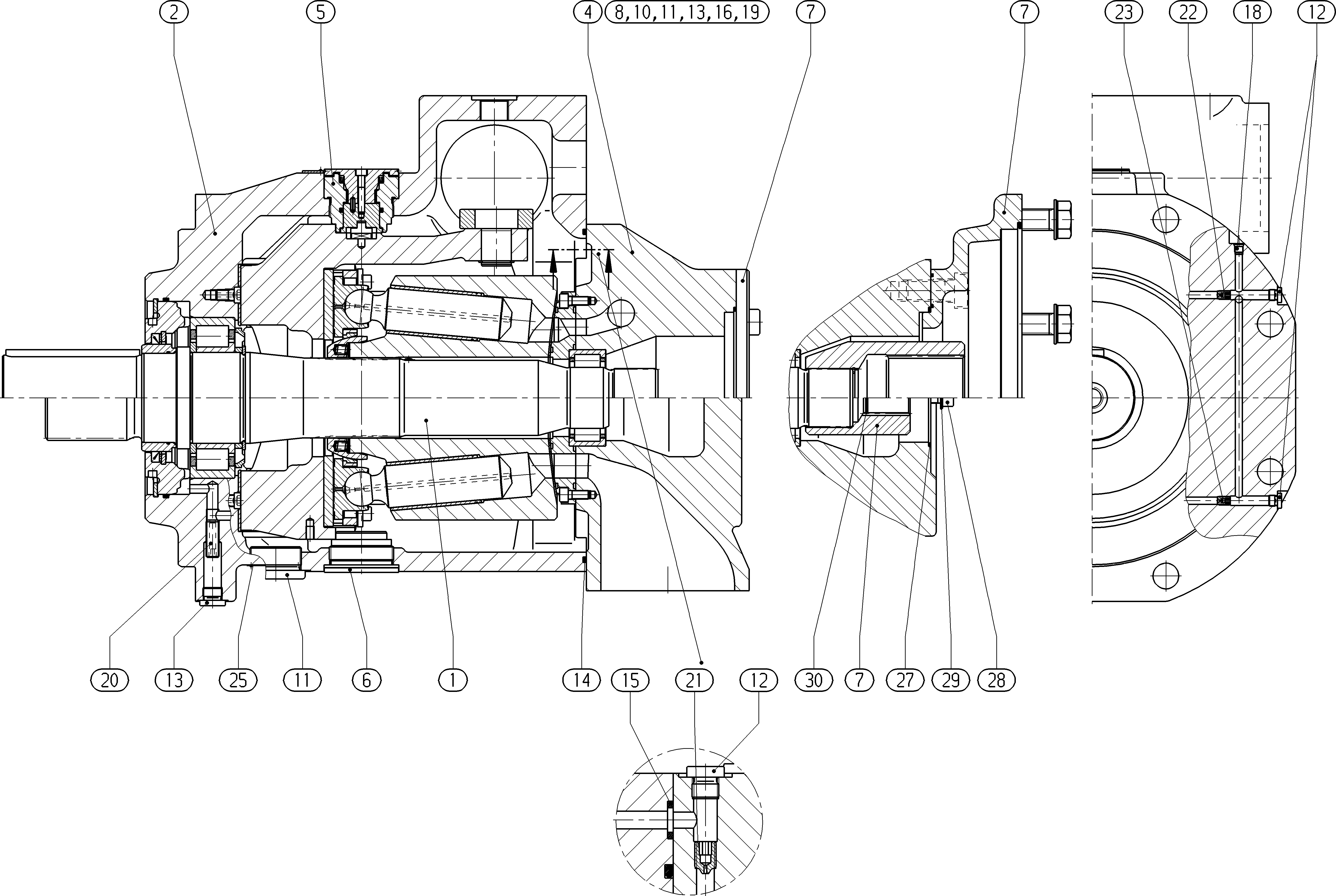

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910984096 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910975871 | PUMP HOUSING | 1 | ||
| R902420008 | CONNECTION PLATE | 1 | ||
| R902516002 | INDICATING DEVICE | 1 | ||
| R902519529 | STUD BOLT | 1 | ||
| R902402475 | COVER Stückliste der Baugruppe →L | 1 | ||
| R902488544 | BLANK FLANGE Stückliste der Baugruppe →L | 1 | ||
| R902572930 | SOCKET HEAD CAP SCREW | 8 | ||
| R910942230 | SCREW PLUG | 3 | ||
| R909156649 | SCREW PLUG | 3 | ||
| R909156651 | SCREW PLUGD | 3 | ||
| R910919863 | O-RINGD | 1 | ||
| R913028081 | AXIAL SEALD | 1 | ||
| R910923835 | R-RINGD | 2 | ||
| R909831319 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R910938084 | DOUBLE BREAK-OFF PLUGD | 2 | ||
| R910979838 | THROTTLE SCREW | 1 | ||
| R910978402 | THROTTLE SCREW | 1 | ||
| R910969260 | THROTTLE SCREW | 1 | ||
| R910978403 | THROTTLE SCREW | 1 | ||
| R910979852 | REFERENCE PLATE | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Druckflüssigkeit | High-speed Version | H |
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch | A4VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 500 | 500 |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtungen | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) / HFD-Betrieb | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 8-Loch | H |
| Arbeitsanschluss | Standardausführung Befestigungsgewinde, Anschluss B und S: SAE-Flansch seitlich, um 90° versetzt, 2. Druckanschluss B bei Auslieferung mit Flanschplatte, metrisch | 25 |
