Einheit · BASE UNIT
GA4VSG1000K/30R-PPH10K34R902486845
Grundeinheit Bosch Rexroth Baureihe A4VSG, Typschlüssel GA4VSG1000K/30R-PPH10K34, Materialnummer R902486845. Nenngröße: NG 1000. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 8-Loch (H). Arbeitsanschluss: SAE-Flanschanschlüsse A und B, auf gleicher Seite, metrisches Befestigungsgewinde metrisches Befestigungsgewinde (10). Durchtriebe: 160, -4-Loch 50x2x24x9g (K34).
- Nummer
- R902486845
- Typschlüssel
- GA4VSG1000K/30R-PPH10K34
- Gruppe
- A4VSG 1000
- Ausgabe
- 07/2020

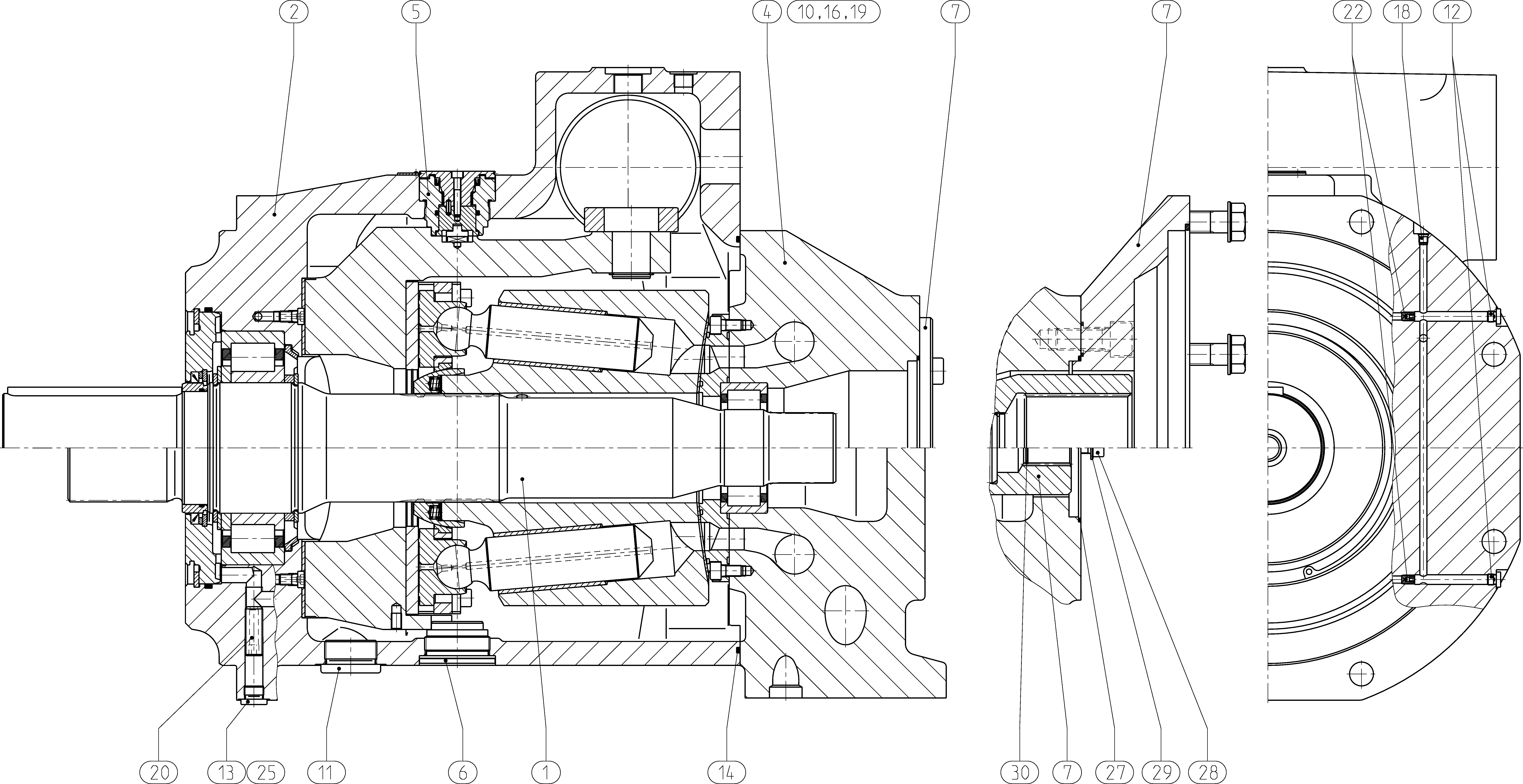

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910984654 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910978485 | PUMP HOUSING | 1 | ||
| R910984656 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902544276 | INDICATING DEVICE | 1 | ||
| R902544277 | STUD BOLT Stückliste der Baugruppe →L | 1 | ||
| R902486524 | SPLINED COUPLING | 1 | ||
| R910119172 | SOCKET HEAD CAP SCREW | 8 | ||
| R910941726 | SCREW PLUG | 3 | ||
| R909153364 | SCREW PLUG | 2 | ||
| R909153815 | SCREW PLUGD | 1 | ||
| R910963411 | O-RINGD | 1 | ||
| R910923831 | R-RINGD | 3 | ||
| R909831319 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R910938084 | DOUBLE BREAK-OFF PLUGD | 1 | ||
| R910984653 | THROTTLE SCREW | 1 | ||
| R910969260 | THROTTLE SCREW | 2 | ||
| R910979852 | REFERENCE PLATE | 1 | ||
| R910113727 | O-RING | 1 | ||
| R910124214 | HEXAGON SCREW | 4 | ||
| R910186767 | WASHER | 4 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 1000 | 1000 |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 8-Loch | H |
| Arbeitsanschluss | SAE-Flanschanschlüsse A und B, auf gleicher Seite, metrisches Befestigungsgewinde metrisches Befestigungsgewinde | 10 |
| Durchtriebe | 160, -4-Loch 50x2x24x9g | K34 |
