Einheit · AXIAL-PISTON MOTOR
A A6VLM 500 EP2D /63W2-PZH150F B-SO222R902488486
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel AA6VLM500EP2D/63W2-PZH150FB-SO222, Materialnummer R902488486. Nenngröße: NG 500. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Triebwellenlager: Long-Life Lagerung (L). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch (mit HIRSCHMANN-Stecker – ohne Löschdiode) U = 24 V (EP2). Druckregelung (nur für HD und EP): Druckregelung fest eingestellt (D). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Einstellbereiche für Schluckvolumen: Vg min > 0.4 Vg max bis 0.8 Vg max Vg max = Vg max bis 0.8 Vg max (2). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: ISO 3019-2 8-Loch (H). Arbeitsanschluss: SAE-Arbeitsanschlüsse Ohne Ventil 0 A und B seitlich, gegenüberliegend + hinten 15 (150). Regelbeginn: bei Vg max (Standard bei HD, HZ, EP, EZ, DA) (B). Standard-/Sonderausführung: Sonderausführung (-S). Sonderausführung Nr. 222.
- Nummer
- R902488486
- Typschlüssel
- A A6VLM 500 EP2D /63W2-PZH150F B-SO222
- Gruppe
- A6VLM 500
- Ausgabe
- 06/2020

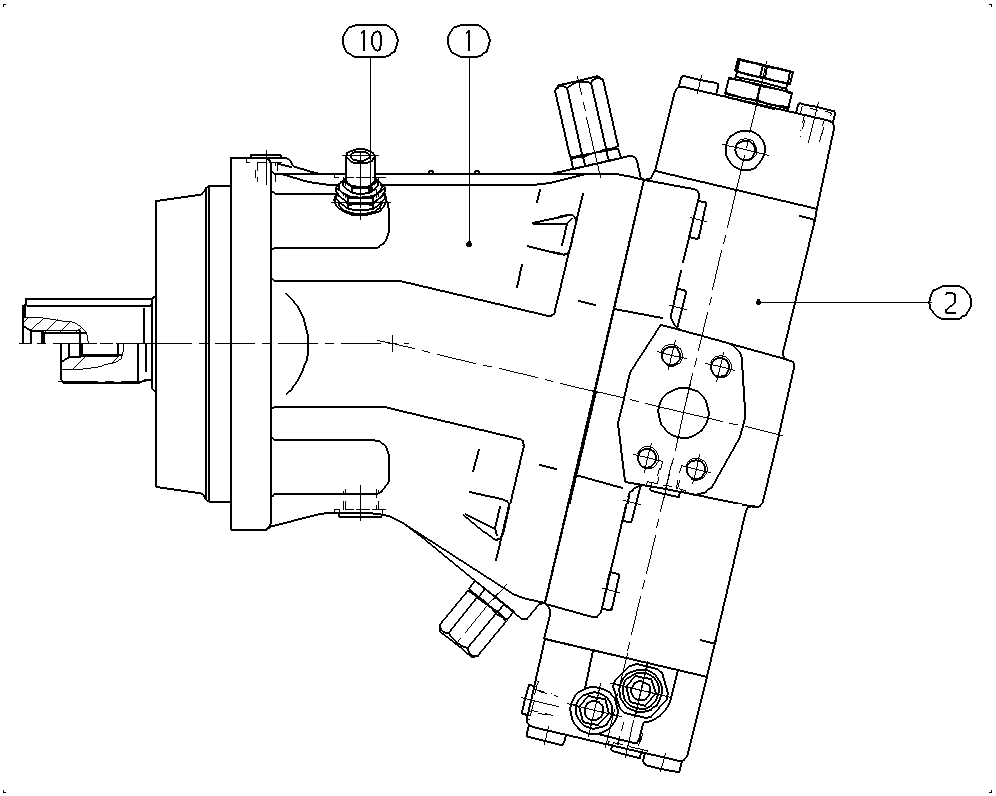

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902487098 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902487100 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902085681 | ROTATIONAL SPEED SENSOR Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Triebwellenlager | Long-Life Lagerung | L |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 500 | 500 |
| Regel- und Verstelleinrichtung | Proportionalverstellung elektrisch (mit HIRSCHMANN-Stecker – ohne Löschdiode) U = 24 V | EP2 |
| Druckregelung (nur für HD und EP) | Druckregelung fest eingestellt | D |
| Baureihe | Baureihe 6, Index 3 | 63 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Einstellbereiche für Schluckvolumen | Vg min > 0.4 Vg max bis 0.8 Vg max Vg max = Vg max bis 0.8 Vg max | 2 |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | ISO 3019-2 8-Loch | H |
| Arbeitsanschluss | SAE-Arbeitsanschlüsse Ohne Ventil 0 A und B seitlich, gegenüberliegend + hinten 15 | 150 |
| Regelbeginn | bei Vg max (Standard bei HD, HZ, EP, EZ, DA) | B |
| Standard-/Sonderausführung | Sonderausführung | -S |
