Einheit · AXIAL-PISTON PUMP
A A10VNO 45ED 74/52R-VSC12N00P -S3247R902489369
Axialkolbenpumpe Bosch Rexroth Baureihe A10VNO, Typschlüssel AA10VNO45ED74/52R-VSC12N00P-S3247, Materialnummer R902489369. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 210 bar (3050 psi), Höchstdruck 250 bar (3600 psi) (A10VN). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: nach ISO 6162 seitlich gegenüberliegend für Durchtrieb (12). Durchtrieb: Ohne Durchtrieb (N00). Stecker für Magnete: DEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen) (P). Sonderausführung Nr. 3247.
- Nummer
- R902489369
- Typschlüssel
- A A10VNO 45ED 74/52R-VSC12N00P -S3247
- Gruppe
- A10VNO 45
- Ausgabe
- 06/2020

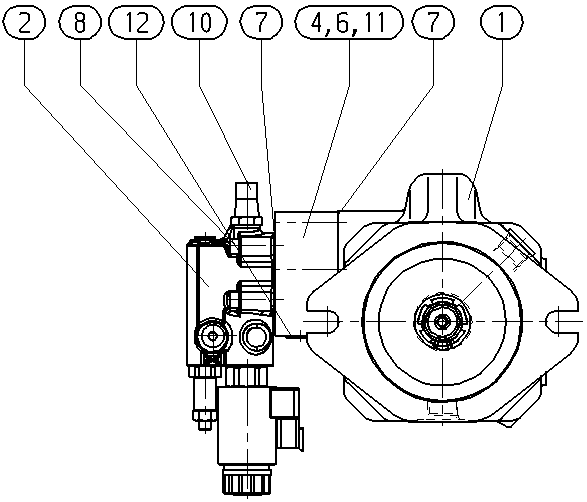

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902551349 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902547592 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902456342 | INTERMEDIATE PLATE | 1 | ||
| R910110159 | SOCKET HEAD CAP SCREW | 4 | ||
| R902434482 | SEAL | 2 | ||
| R910900443 | SOCKET HEAD CAP SCREW | 4 | ||
| R909831568 | SAFETY CAP | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R909157039 | SCREW PLUG | 1 | ||
| 13 | R902532435 | SAFETY CAP | 1 | |
| 70 | R902421944 | SHIPPING PROTECTION | 1 | |
| 71 | R902421946 | SHIPPING PROTECTION | 1 | |
| 72 | R902602016 | SEAL SCREW | 1 | |
| 75 | R909830326 | NAMEPLATE | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 210 bar (3050 psi), Höchstdruck 250 bar (3600 psi) | A10VN |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 45 | 45 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | nach ISO 6162 seitlich gegenüberliegend für Durchtrieb | 12 |
| Durchtrieb | Ohne Durchtrieb | N00 |
| Stecker für Magnete | DEUTSCH-Stecker – angegossen, 2-polig, ohne Löschdiode (für elektrische Verstellungen) | P |
