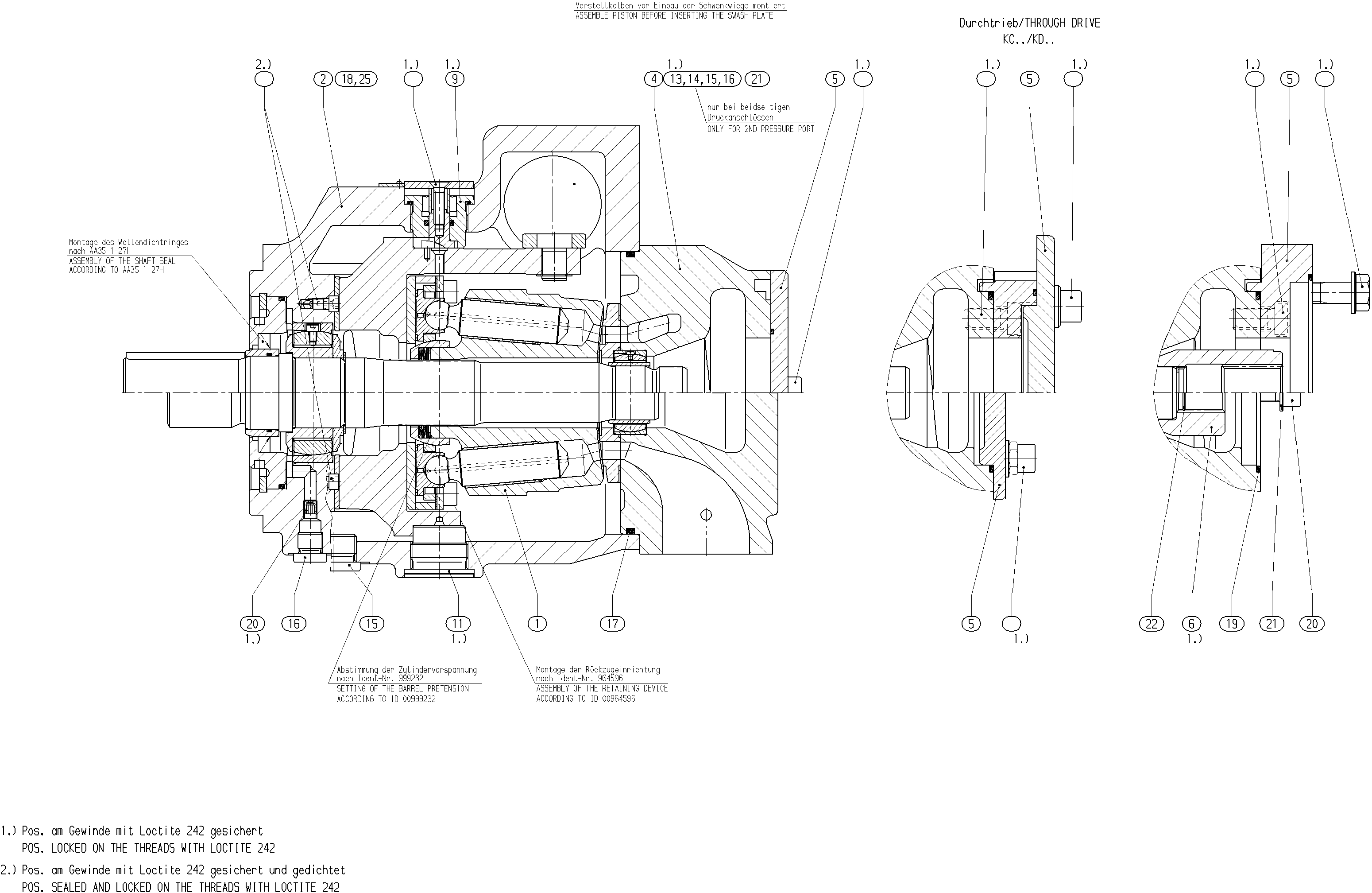

Einheit · BASE UNIT
GA4VSO71M/10R-FPB25K33R902489561
Grundeinheit Bosch Rexroth Baureihe A4VSO, Typschlüssel GA4VSO71M/10R-FPB25K33, Materialnummer R902489561. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar (A4VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtungen: Bei Blick auf Triebwelle rechts (R). Triebwellen: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: in Anlehnung an ISO 3019-2 (metrisch) 4-Loch (B). Arbeitsanschluss: SAE-Flanschanschlüsse, B und S um 90° seitlich versetzt, 2. Druckanschluss B gegenüber B, metrisches Befestigungsgewinde, bei Auslieferung mit Flanschplatte verschlossen (25).
- Nummer
- R902489561
- Typschlüssel
- GA4VSO71M/10R-FPB25K33
- Gruppe
- A4VSO 71
- Ausgabe
- 06/2020
| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902484958 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902489190 | CONNECTION PLATE | 1 | ||
| R910904814 | ATTACHMENT KIT Stückliste der Baugruppe →L | 1 | ||
| 8 | R910962643 | BLANK FLANGE Stückliste der Baugruppe →L | 1 | |
| R910798363 | INDICATING DEVICE Stückliste der Baugruppe →L | 1 | ||
| R910798355 | STUD BOLT Stückliste der Baugruppe →L | 1 | ||
| R910402303 | SOCKET HEAD CAP SCREW | 4 | ||
| R910942134 | R-RING | 1 | ||
| R909153365 | SCREW PLUGD | 3 | ||
| R909151979 | SCREW PLUGD | 2 | ||
| R910765325 | O-RINGD | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 2 | ||
| R910582808 | THROTTLE SCREW | 1 | ||
| R910925530 | NOZZLE | 1 | ||
| R902431505 | REFERENCE PLATE | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar | A4VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 71 | 71 |
| Baureihe | Baureihe 1, Index 0 | 10 |
| Drehrichtungen | Bei Blick auf Triebwelle rechts | R |
| Triebwellen | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | in Anlehnung an ISO 3019-2 (metrisch) 4-Loch | B |
| Arbeitsanschluss | SAE-Flanschanschlüsse, B und S um 90° seitlich versetzt, 2. Druckanschluss B gegenüber B, metrisches Befestigungsgewinde, bei Auslieferung mit Flanschplatte verschlossen | 25 |
