Einheit · AXIAL-PISTON PUMP

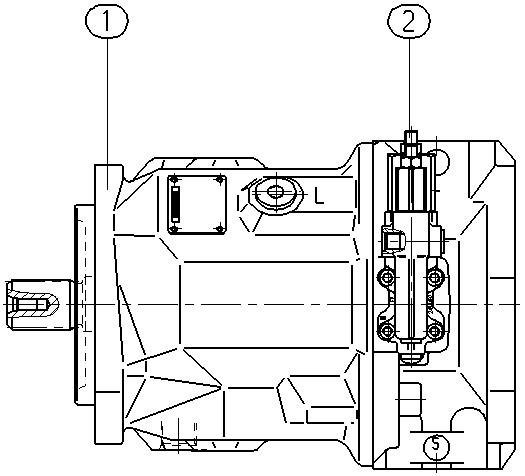

AH A10V O110 DFR1/31R-VSC12K07 -S3330R902490225
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AHA10VO110DFR1/31R-VSC12K07-S3330, Materialnummer R902490225. Nenngröße: NG 110. Ausführung: High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) (H). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: 127-2 (C) 1 1/4 in 14T 12/24DP (K07). Sonderausführung Nr. 3330.
- Nummer
- R902490225
- Typschlüssel
- AH A10V O110 DFR1/31R-VSC12K07 -S3330
- Gruppe
- A10VO 110
- Ausgabe
- 06/2020
| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902490248 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902450439 | CONTROL VALVE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) | H |
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 110 | 110 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen; mit Spülfunktion | DFR1 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb | 12 |
| Durchtrieb | 127-2 (C) 1 1/4 in 14T 12/24DP | K07 |
Weitere Ausführungen 10
- R902474768 AH A10V O110 DFR1/31R-VSC12K07 -S2750
- R902479644 AH A10V O110 DFR1/31R-VSC12K07 -S2905
- R902480559 AH A10V O110 DFR1/31R-VSC12K07 -S2934
- R902486991 AH A10V O110 DFR1/31R-VSC12K07 -S3208
- R902490231 AH A10V O110 DFR1/31R-VSC12K07 -S3208
- R902510712 AH A10V O110 DFR1/31R-VSC12K07 -S3208
- R902490221 AH A10V O110 DFR1/31R-VSC12K07 -S3331
- R902490218 AH A10V O110 DFR1/31R-VSC12K07 -S3332
- R902518934 AH A10V O110 DFR1/31R-VSC12K07 -S4054
- R902518964 AH A10V O110 DFR1/31R-VSC12K07 -S4056
