Einheit · AXIAL-PISTON PUMP
PL A4VSG 500 HS4 /30R-PPH10K670N-S1816R902490397
Axialkolbenpumpe Bosch Rexroth Baureihe A4VSG, Typschlüssel PLA4VSG500HS4/30R-PPH10K670N-S1816, Materialnummer R902490397. Nenngröße: NG 500. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 8-Loch (H). Arbeitsanschluss: SAE-Flanschanschlüsse A und B, auf gleicher Seite, metrisches Befestigungsgewinde metrisches Befestigungsgewinde (10). Ventile: Ohne Ventilblock (0). Filterung: Ohne Filter (N). Sonderausführung Nr. 1816.
- Nummer
- R902490397
- Typschlüssel
- PL A4VSG 500 HS4 /30R-PPH10K670N-S1816
- Gruppe
- A4VSG 500
- Ausgabe
- 07/2020

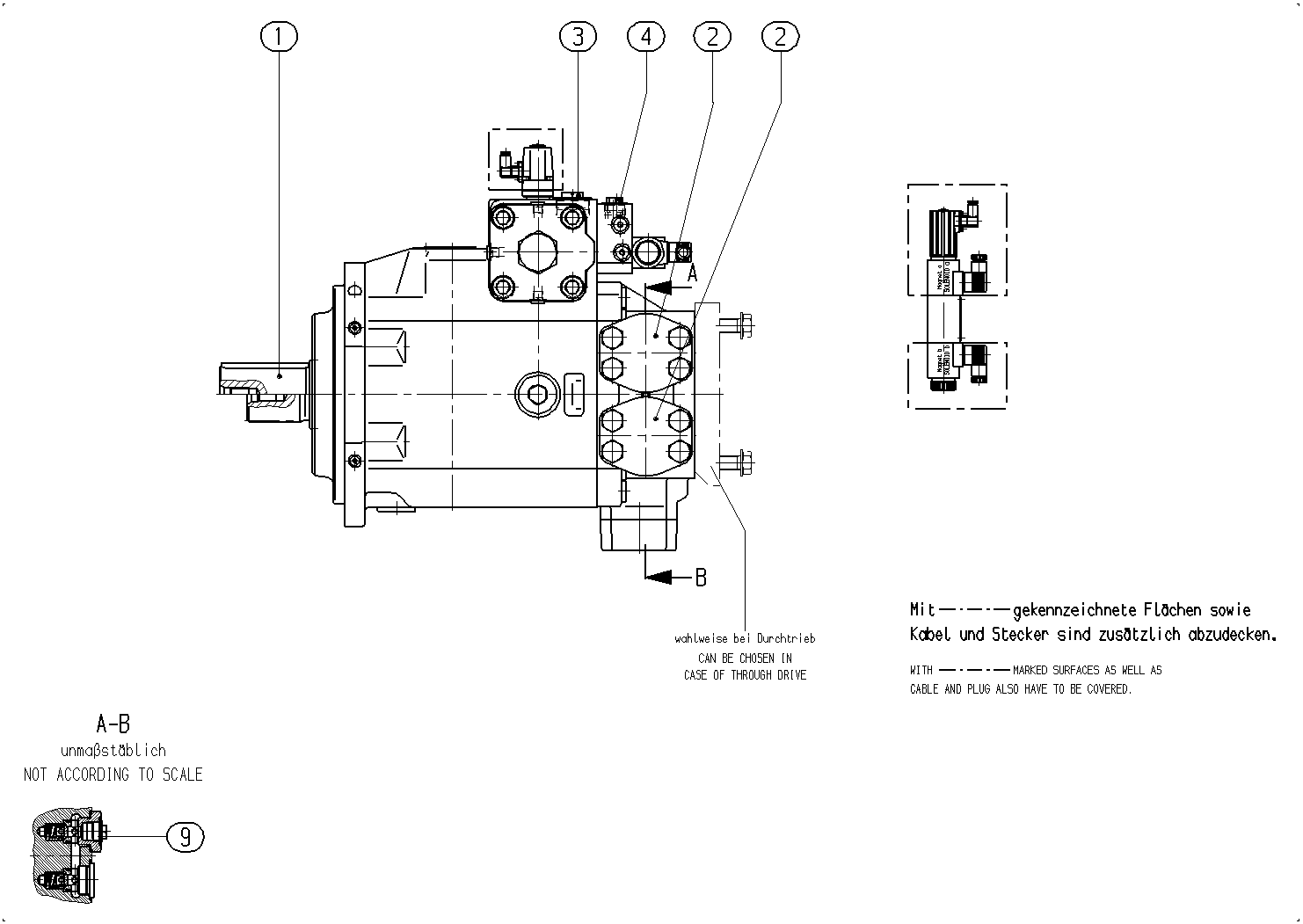

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902490395 | AXIAL-PISTON PUMP Stückliste der Baugruppe →L | 1 | ||
| R902400592 | FLANGE COVER | 2 | ||
| R902650283 | SCREW PLUG | 1 | ||
| R909153365 | SCREW PLUG | 2 | ||
| R909153861 | SCREW PLUG | 1 | ||
| 10 | R910415375 | SEAL RING | 1 | |
| 11 | R902602977 | FLANGE COVER | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 500 | 500 |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 8-Loch | H |
| Arbeitsanschluss | SAE-Flanschanschlüsse A und B, auf gleicher Seite, metrisches Befestigungsgewinde metrisches Befestigungsgewinde | 10 |
| Ventile | Ohne Ventilblock | 0 |
| Filterung | Ohne Filter | N |
