Einheit · AXIAL-PISTON PUMP
P A4VSG 180 HS4 /30R-PZB10K070N -S1929R902490466
Axialkolbenpumpe Bosch Rexroth Baureihe A4VSG, Typschlüssel PA4VSG180HS4/30R-PZB10K070N-S1929, Materialnummer R902490466. Nenngröße: NG 180. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 4-Loch (B). Arbeitsanschluss: SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch (10). Durchtrieb: 127-2 (C) 1 1/4 in 14T 12/24DP (K07). Ventile: Ohne Ventilblock (0). Filterung: Ohne Filter (N). Sonderausführung Nr. 1929.
- Nummer
- R902490466
- Typschlüssel
- P A4VSG 180 HS4 /30R-PZB10K070N -S1929
- Gruppe
- A4VSG 180
- Ausgabe
- 07/2020

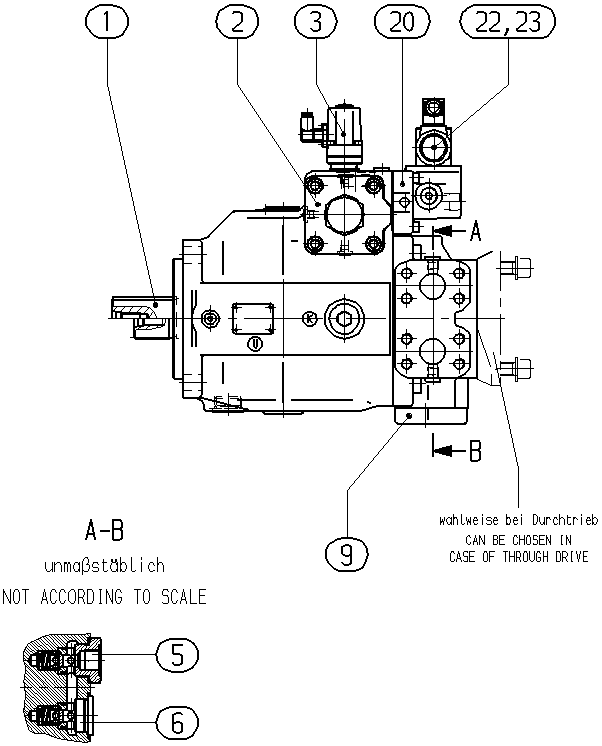

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902490461 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902403755 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R902422925 | INDUCTIVE POS.TRANSDUCER Stückliste der Baugruppe →L | 1 | ||
| R910929328 | VALVE MOUNTING KIT | 1 | ||
| R910929298 | VALVE MOUNTING KIT | 1 | ||
| R902412338 | BLANK FLANGE Stückliste der Baugruppe →L | 1 | ||
| R910984173 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902437398 | VALVE Stückliste der Baugruppe →L | 1 | ||
| R910785105 | SOCKET HEAD CAP SCREW | 4 | ||
| 61 | R902421947 | SHIPPING PROTECTION | 2 | |
| 62 | R902603192 | SEAL SCREW | 1 | |
| 64 | R902602011 | SEAL SCREW | 1 | |
| 71 | R902557497 | FLANGE COVER Stückliste der Baugruppe →L | 1 | |
| 81 | R902602011 | SEAL SCREW | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 180 | 180 |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 4-Loch | B |
| Arbeitsanschluss | SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch | 10 |
| Durchtrieb | 127-2 (C) 1 1/4 in 14T 12/24DP | K07 |
| Ventile | Ohne Ventilblock | 0 |
| Filterung | Ohne Filter | N |
