Einheit · BASE UNIT
G A10VWO 28 OV /52W-PSC11N00 -S3361R902490972
Grundeinheit Bosch Rexroth Baureihe A10VWO, Typschlüssel GA10VWO28OV/52W-PSC11N00-S3361, Materialnummer R902490972. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar, Höchstdruck 280 bar (A10VW). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Triebwelle: Zahnwelle Standardwelle nach ISO 3019-1 (S). Anbauflansch: ISO 3019-1 2-Loch (C).
- Nummer
- R902490972
- Typschlüssel
- G A10VWO 28 OV /52W-PSC11N00 -S3361
- Gruppe
- A10VWO 28
- Ausgabe
- 06/2020

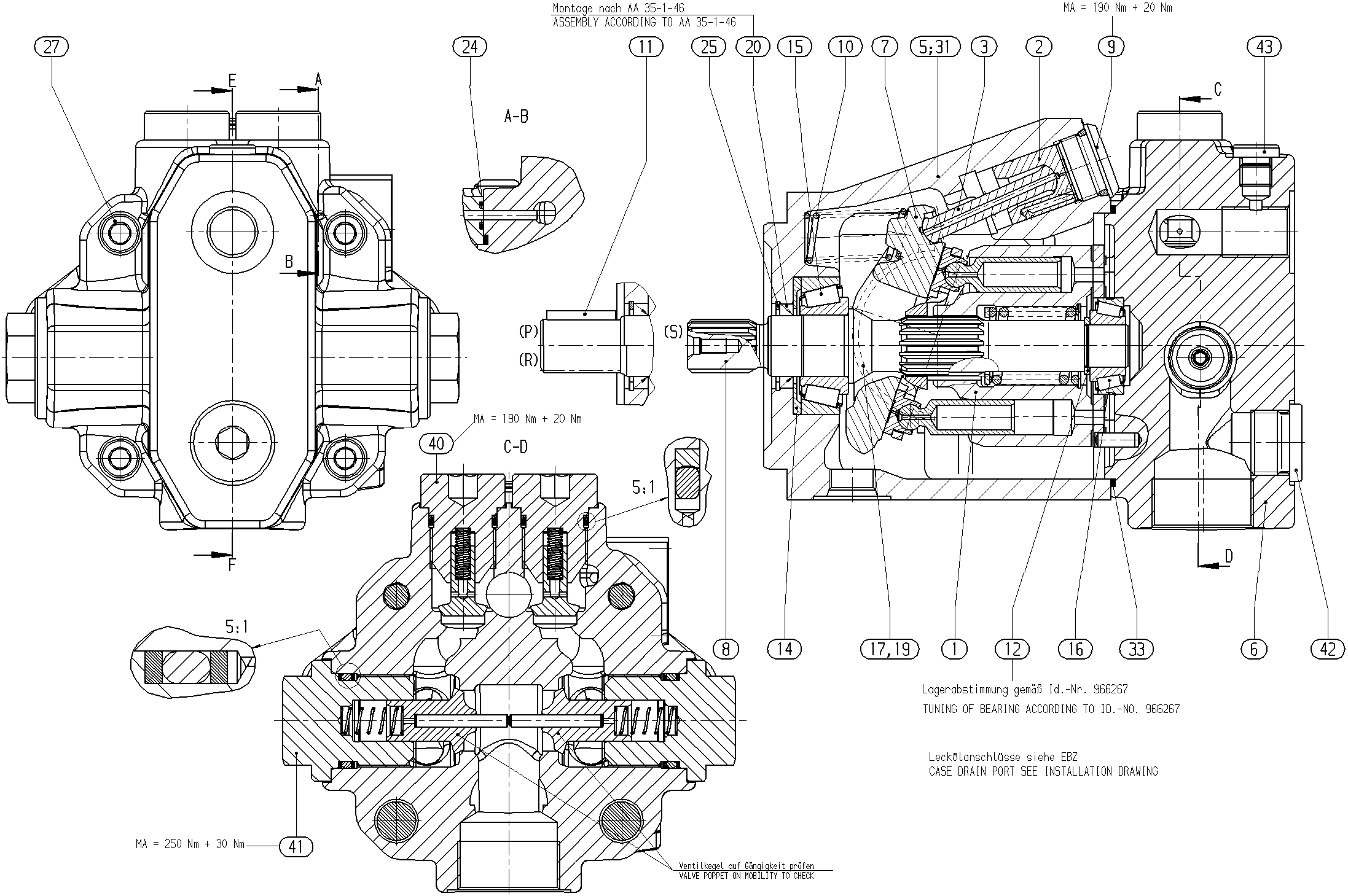

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902459787 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902438263 | ADJUSTING PISTON | 1 | ||
| R902439967 | PISTON ROD | 1 | ||
| R902513212 | PUMP HOUSING | 1 | ||
| R902490904 | CONNECTION PLATE | 1 | ||
| R902443524 | SWASH PLATE | 1 | ||
| R902417366 | DRIVE SHAFT | 1 | ||
| R902447686 | SCREW PLUG Stückliste der Baugruppe →L | 1 | ||
| R910947314 | COMPRESSION SPRING | 1 | ||
| R902400789 | ADJUSTMENT SHIM | 1 | ||
| R910987890 | STOP RING | 1 | ||
| R902438109 | TAPERED-ROLLER BEARING | 1 | ||
| R902438110 | TAPERED-ROLLER BEARING | 1 | ||
| R902416852 | BEARING SHELL | 2 | ||
| R910993660 | COUNTERSUNK-HEAD SCREW | 2 | ||
| R909152340 | SHAFT SEALING RINGD | 1 | ||
| 21 | R913052046 | O-RINGD | 1 | |
| R902600311 | R-RING | 1 | ||
| R902403815 | RETAINING RING | 1 | ||
| R910121266 | SOCKET HEAD CAP SCREW | 4 | ||
| 30 | R909153338 | SCREW PLUG | 1 | |
| R909831318 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R902533908 | STRAIGHT PIN | 1 | ||
| R902402125 | ANTI-CAVITATION CHECK VALVE Stückliste der Baugruppe →L | 2 | ||
| R902459834 | ANTI-CAVITATION CHECK VALVE Stückliste der Baugruppe →L | 2 | ||
| R909153365 | SCREW PLUG | 1 | ||
| R909151979 | SCREW PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar, Höchstdruck 280 bar | A10VW |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 28 | 28 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Triebwelle | Zahnwelle Standardwelle nach ISO 3019-1 | S |
| Anbauflansch | ISO 3019-1 2-Loch | C |
