Einheit · BASE UNIT
GA10VNO38OV/31L-VSC11N00R902491289
Grundeinheit Bosch Rexroth Baureihe A10VNO, Typschlüssel GA10VNO38OV/31L-VSC11N00, Materialnummer R902491289. Nenngröße: NG 38. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 210 bar (3050 psi), Höchstdruck 250 bar (3600 psi) (A10VN). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: nach ISO 6162 hinten nicht für Durchtrieb (11). Durchtrieb: Ohne Durchtrieb (N00).
- Nummer
- R902491289
- Typschlüssel
- GA10VNO38OV/31L-VSC11N00
- Gruppe
- A10VNO 38
- Ausgabe
- 06/2020

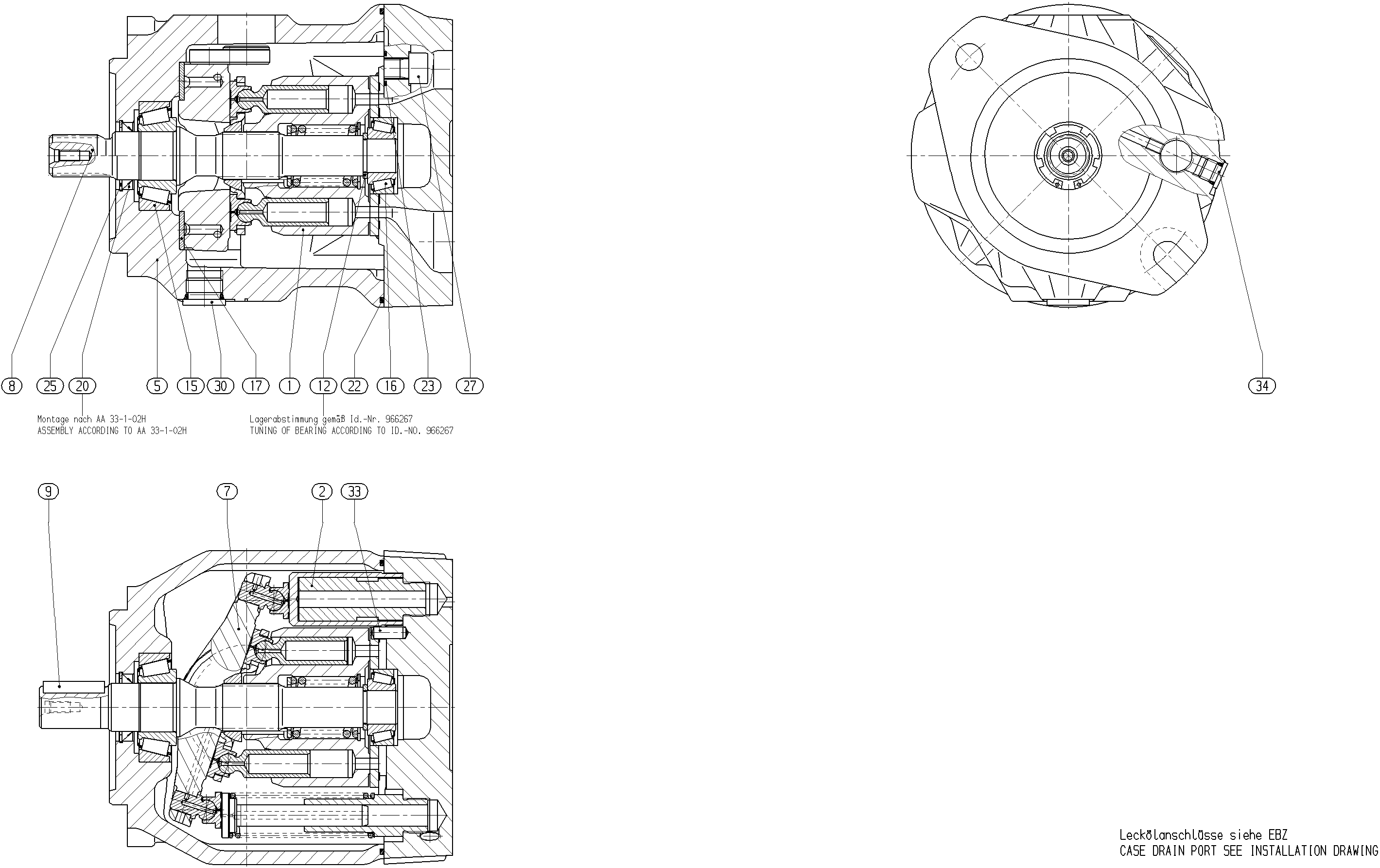

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902491287 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902491288 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R902489634 | PUMP HOUSING | 1 | ||
| 6 | R902470627 | CONNECTION PLATE | 1 | |
| R910961003 | SWASH PLATE | 1 | ||
| R902417366 | DRIVE SHAFT | 1 | ||
| 11 | R910744158 | WASHER | 1 | |
| R902400789 | ADJUSTMENT SHIM | 1 | ||
| 14 | R910987890 | STOP RING | 1 | |
| R902438109 | TAPERED-ROLLER BEARING | 1 | ||
| R902438110 | TAPERED-ROLLER BEARING | 1 | ||
| R910902778 | BEARING SHELL | 2 | ||
| R910988019 | SHAFT SEALING RINGD | 1 | ||
| R910976090 | O-RINGD | 1 | ||
| R910241806 | O-RINGD | 4 | ||
| R902403815 | RETAINING RING | 1 | ||
| R910110191 | SOCKET HEAD CAP SCREW | 4 | ||
| R910901969 | SCREW PLUGD | 1 | ||
| 31 | R909831318 | DOUBLE BREAK-OFF PLUG | 1 | |
| R902533908 | STRAIGHT PIN | 1 | ||
| R910764647 | SCREW PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 210 bar (3050 psi), Höchstdruck 250 bar (3600 psi) | A10VN |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 38 | 38 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | nach ISO 6162 hinten nicht für Durchtrieb | 11 |
| Durchtrieb | Ohne Durchtrieb | N00 |
